Bloque de conexión para montaje sobre panel DTB-2E150x series
en riel-DINcon tornilloIEC

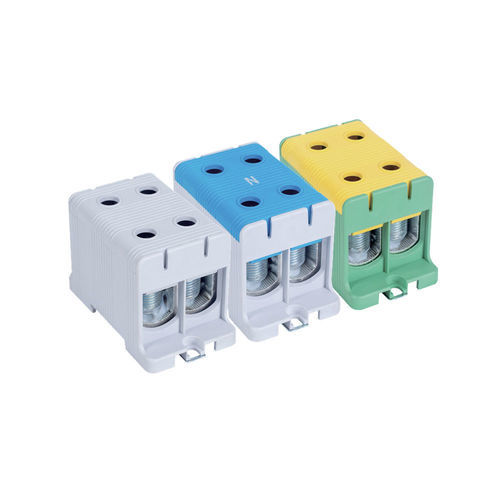

Bloque de conexión para montaje sobre panel - DTB-2E150x series - Lettel - en riel-DIN / con tornillo / IEC
Bloque de conexión para montaje sobre panel - DTB-2E150x series - Lettel - en riel-DIN / con tornillo / IEC
Añadir a mis favoritos
Añadir al comparador
Más información en la página web de Lettel

Características

Montaje
para montaje sobre panel, en riel-DIN
Tipo de conexión
con tornillo
Otras características
IEC, unipolar, de corriente fuerte, de cobre
Segmento de cable

Mín.: 35 mm²
(0,05 in²)

Máx.: 150 mm²
(0,23 in²)

Corriente

290 A, 320 A

Tensión nominal

1.000 V, 1.500 V

Descripción

Descripción
  • Bloque de unión 1 polo 4 cables que permite el conexionado de conductores de sección grande a muy grande (35 a 150 mm²). Diseñado para la distribución principal y la derivación de varios salidas desde un mismo punto, garantiza continuidad eléctrica y resistencia mecánica bajo cargas elevadas.


Características eléctricas
  • Corriente máxima: 320 A (Cu) / 290 A (Al)
  • Conexión: Cobre (Cu) o Aluminio (Al)
  • Rango de sección: 35 a 150 mm²
  • Par de apriete por cable:
    • 35 a 95 mm²: 20 Nm
    • 120 a 150 mm²: 30 Nm
  • Tensión nominal: 1000 V CA / 1500 V CC
  • Grasa conductora: incluida para optimizar el contacto
  • Norma: conforme a EN60947-7-1


Físico
  • Carcasa: PA66 autoextinguible V0, tapa extraíble, disponible en 3 colores para identificación funcional (gris claro para fase/uso general, gris claro + azul para neutro, verde y amarillo para tierra)
  • Cuerpo conductor: aluminio estañado
  • Montaje: riel DIN o superficie
  • Número de polos: 1
  • Número de cables: 4 por bloque
  • Protección: IP20


Embalaje
  • Vendido por unidad
  • Caja: 3 piezas
  • Cartón: 84 piezas


Funciones y aplicaciones
  • Permite el conexionado y la distribución de múltiples salidas desde un único punto para corrientes elevadas.
  • Ideal para cuadros generales de baja tensión y armarios de distribución principales en entornos industriales y terciarios.
  • Recomendaciones de uso: utilizar terminales en cables flexibles, aplicar el par de apriete según la sección, fijar en riel DIN o en superficie y marcar los circuitos según el color de la carcasa.


Variantes y códigos de pedido
Código pedido | Corriente primaria | Sección de cable | Color | Stock
DTB-2E150 | Cu: 320A / Al: 290A | Cu/Al: 35 – 150 mm² | Gris claro | instock
DTB-2E150B | Cu: 320A / Al: 290A | Cu/Al: 35 – 150 mm² | Gris claro / azul | instock
DTB-2E150D | Cu: 320A / Al: 290A | Cu/Al: 35 – 150 mm² | Verde y amarillo | instock


Especificaciones técnicas
  • Corriente: 320 A (Cu) / 290 A (Al)
  • Sección conductores: 35 – 150 mm²
  • Tensión nominal: 1000 V CA / 1500 V CC
  • Materiales: carcasa PA66 V0, cuerpo conductor aluminio estañado
  • Montaje: riel DIN o superficie
  • Número de polos: 1 — Número de cables: 4
  • Índice de protección: IP20
  • Conformidad: EN60947-7-1
