Bloque de conexión para montaje sobre panel DTB-2E35x series
en riel-DINcon tornillode corriente fuerte

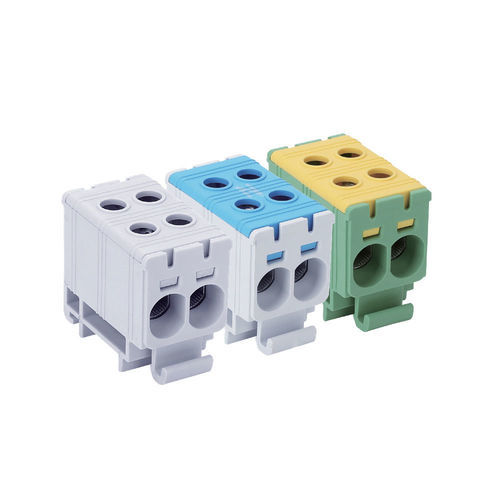

Bloque de conexión para montaje sobre panel - DTB-2E35x series - Lettel - en riel-DIN / con tornillo / de corriente fuerte
Bloque de conexión para montaje sobre panel - DTB-2E35x series - Lettel - en riel-DIN / con tornillo / de corriente fuerte
Añadir a mis favoritos
Añadir al comparador
Más información en la página web de Lettel

Características

Montaje
para montaje sobre panel, en riel-DIN
Tipo de conexión
con tornillo
Otras características
de corriente fuerte, de cobre, unipolar
Segmento de cable

Máx.: 35 mm²
(0,05 in²)

Mín.: 2,5 mm²
(0 in²)

Corriente

120 A, 135 A

Tensión nominal

1.000 V, 1.500 V

Descripción

Presentación
Bloque de unión 1 polo para 4 conductores, apto para conductores de cobre o aluminio. Corriente nominal 135 A (Cu) / 120 A (Al). Sección de conductores 2,5 a 35 mm². Conforme a EN60947-7-1.

Características principales
  • Corriente máxima: 135 A (Cu) / 120 A (Al)
  • Conexión: conductores de cobre (Cu) o aluminio (Al)
  • Rango de sección: 2,5 a 35 mm²
  • Tensión nominal: 1000 V CA / 1500 V CC
  • Grasa conductora: incluida para optimizar el contacto
  • Norma: conforme a EN60947-7-1


Construcción y mecánica
  • Carcasa: PA66 autoextinguible V0, tapa desmontable; disponible en 3 colores para identificación funcional (gris claro; gris claro y azul; verde y amarillo)
  • Elemento conductor: aluminio estañado
  • Montaje: riel DIN o montaje en superficie
  • Número de polos: 1
  • Número de conductores: 4 por bloque
  • Protección: IP20
  • Par de apriete por conductor: 2,5–16 mm² = 3 Nm; 25–35 mm² = 6 Nm


Funcionalidades
  • Permite el conexionado y la repartición de varios conductores de potencia media en un mismo polo.
  • Garantiza un contacto estable y fiable entre cobre y aluminio hasta 35 mm².
  • Par de apriete adaptado a la sección del conductor.


Aplicaciones
  • Armarios eléctricos industriales y comerciales.
  • Distribución de múltiples circuitos que requieren conexiones compactas y fiables.


Consejos de uso
  • Elección del conductor: usar conductores de cobre o aluminio, sección 2,5 a 35 mm².
  • Puntas: recomendadas para conductores flexibles para asegurar un contacto homogéneo.
  • Montaje: fijar en riel DIN o en superficie según la disposición del armario.
  • Identificación: utilizar los colores de la carcasa para identificar fase, neutro y tierra.
  • Mantenimiento: comprobar regularmente el apriete y la limpieza de los contactos.


Embalaje
  • Vendido por unidad
  • Caja: 12 piezas
  • Cartón: 396 piezas


Variantes / códigos
  • DTB-2E35 | Cu: 135 A / Al: 120 A | Cu/Al: 2,5–35 mm² | Gris claro | instock
  • DTB-2E35B | Cu: 135 A / Al: 120 A | Cu/Al: 2,5–35 mm² | Gris claro / azul | instock
  • DTB-2E35D | Cu: 135 A / Al: 120 A | Cu/Al: 2,5–35 mm² | Verde y amarillo | instock


Especificaciones técnicas
  • Corriente máxima: 135 A (Cu) / 120 A (Al)
  • Rango de sección: 2,5 a 35 mm²
  • Tensión nominal: 1000 V CA / 1500 V CC
  • Materiales: carcasa PA66 V0, elemento conductor aluminio estañado
  • Montaje: riel DIN o en superficie
  • Número de polos: 1
  • Número de conductores: 4 por bloque
  • Índice de protección: IP20
  • Par de apriete: 2,5–16 mm² = 3 Nm; 25–35 mm² = 6 Nm
  • Conformidad: EN60947-7-1
