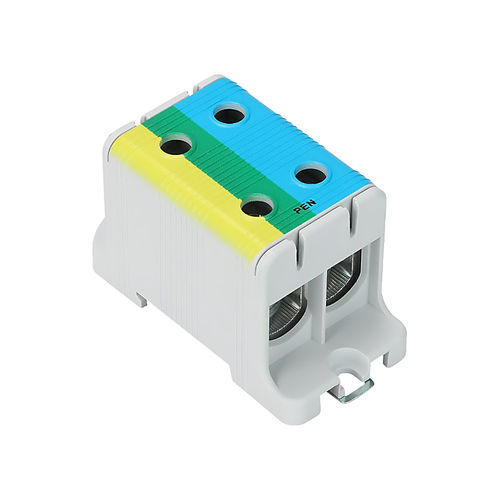

Bloque de conexión en riel-DIN DTB-2E95PEN

para montaje sobre panelcon tornillode cobre

Presentación
Bloque de unión PEN DTB-2E95PEN para conductores de cobre y aluminio, centralizando el neutro (N) y la tierra (PE) en un único punto. Acepta conductores de 16 a 95 mm² y está calibrado a 245 A para cobre y 220 A para aluminio. Diseñado para cuadros de distribución modulares y armarios industriales.

Características eléctricas

• Corriente máxima: 245 A (Cobre) / 220 A (Aluminio)
• Conexión: conductores de cobre (Cu) o aluminio (Al)
• Configuración: 2 polos para conductor PEN (neutro y tierra combinados)
• Rango de secciones: 16 a 95 mm² (par H5, 20 Nm)
• Tensión nominal: 1000 V CA / 1500 V CC
• Grasa conductora: incluida para optimizar el contacto
• Norma: conforme a EN 60947-7-1

Características físicas

• Carcasa: PA66 autoextinguible V0, tapa desmontable
• Cuerpo conductor: aluminio estañado
• Montaje: riel DIN o montaje en superficie
• Número de polos: 2 (PEN)
• Salidas por polo: 2
• Protección: IP20

Embalaje

• Venta: unidad
• Caja: 4 piezas
• Cartón: 96 piezas

Funciones
El bloque de unión DTB-2E95PEN está diseñado para centralizar el conductor PEN, combinando neutro (N) y tierra (PE) en un único punto. Proporciona una distribución de energía fiable, garantiza la continuidad eléctrica y facilita la protección de las masas metálicas.

Conductor PEN
En un sistema TN-C, el uso de un conductor PEN evita la necesidad de un conductor de protección (PE) independiente y su polo asociado. Esto reduce la complejidad de la instalación, el coste de material y el espacio en los cuadros, manteniendo las funciones de neutro y protección en un solo conductor. Según las normas aplicables, el conductor PEN debe respetar una sección mínima y no debe ser interrumpido.

Aplicaciones
Ideal para instalaciones industriales y comerciales: cuadros de distribución modulares, armarios industriales e instalaciones de edificios.

Especificaciones técnicas

• Corriente máxima: 245 A (Cu) / 220 A (Al)
• Rango de secciones: 16 a 95 mm² (par H5, 20 Nm)
• Tensión nominal: 1000 V CA / 1500 V CC
• Materiales: carcasa PA66 V0, cuerpo conductor de aluminio estañado
• Montaje: riel DIN o montaje en superficie
• Número de polos: 2 (PEN)
• Salidas por polo: 2
• Protección: IP20
• Norma: EN 60947-7-1
• Grasa conductora: incluida
• Embalaje: unidad / caja 4 uds / cartón 96 uds
