Bloque de conexión en riel-DIN DTB-2E95x series
para montaje sobre panelcon tornilloaislado

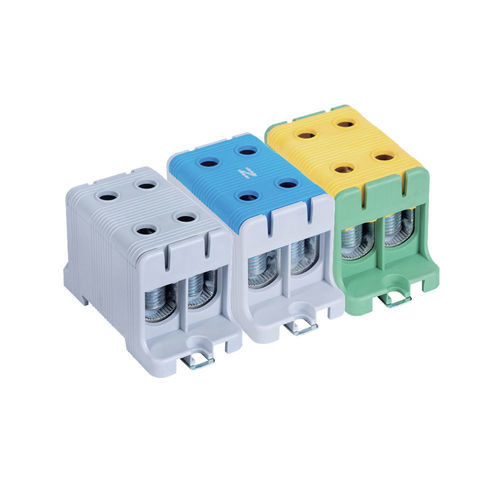

Bloque de conexión en riel-DIN - DTB-2E95x series - Lettel - para montaje sobre panel / con tornillo / aislado
Bloque de conexión en riel-DIN - DTB-2E95x series - Lettel - para montaje sobre panel / con tornillo / aislado
Añadir a mis favoritos
Añadir al comparador
Más información en la página web de Lettel

Características

Montaje
en riel-DIN, para montaje sobre panel
Tipo de conexión
con tornillo
Otras características
aislado, unipolar, de corriente fuerte
Segmento de cable

Máx.: 95 mm²
(0,15 in²)

Mín.: 16 mm²
(0,02 in²)

Corriente

Máx.: 245 A

Mín.: 220 A

Tensión nominal

Máx.: 1.500 V

Mín.: 1.000 V

Descripción

Resumen
Bloque de bornes 1 polo 4 conductores para conductores de cobre o aluminio, sección 16 a 95 mm². Corrientes nominales: 245 A (Cu) / 220 A (Al). Diseñado para distribución de energía, conforme a EN60947-7-1.

Características
  • Eléctricas:
    • Corriente máxima: 245 A (Cu) / 220 A (Al)
    • Conexión: Cobre (Cu) o Aluminio (Al)
    • Rango de sección: 16 a 95 mm²
    • Par de apriete por conductor: 20 Nm (para 16 a 95 mm²)
    • Tensión nominal: 1000 V CA / 1500 V CC
    • Grasa conductora: incluida para optimizar el contacto
    • Norma: conforme EN60947-7-1
  • Físicas:
    • Carcasa: PA66 V0 autoextinguible, tapa desmontable; disponible en 3 colores para identificación funcional
      • Gris claro: fase / uso general
      • Gris claro y azul: neutro (N)
      • Verde y amarillo: tierra (PE)
    • Cuerpo conductor: aluminio estañado
    • Montaje: carril DIN o montaje en superficie
    • Número de polos: 1
    • Número de conductores: 4 por bloque
    • Protección: IP20
  • Embalaje:
    • Vendido por unidad
    • Caja: 4 piezas
    • Caja de cartón: 96 piezas


Funciones
  • Función: conexión de conductores de gran sección (hasta 95 mm²) para distribución con múltiples salidas desde un punto de conexión, asegurando continuidad eléctrica y resistencia mecánica bajo corrientes elevadas.
  • Aplicaciones: cuadros de distribución de potencia en entornos industriales y terciarios, distribución de varias salidas desde una línea principal.
  • Consejos de uso:
    • Selección de cable: secciones 16 a 95 mm², Cu o Al.
    • Terminales (mangas): recomendados para conductores flexibles para asegurar un contacto uniforme.
    • Apriete: aplicar el par apropiado para la sección del conductor (20 Nm indicado para el rango 16-95 mm²).
    • Montaje: fijar en carril DIN o en superficie según la arquitectura del cuadro.
    • Identificación de circuitos: usar los colores de la carcasa para identificar fase, neutro y tierra.
    • Mantenimiento: verificar regularmente el apriete y la limpieza de los contactos.


Variantes y códigos de pedido
DTB-2E95 | Corriente primaria | Sección de cable | Color | Stock
DTB-2E95 | Cu: 245A / Al: 220A | Cu/Al: 16 – 95 mm² | Gris claro | instock
DTB-2E95B | Cu: 245A / Al: 220A | Cu/Al: 16 – 95 mm² | Gris claro / azul | instock
DTB-2E95D | Cu: 245A / Al: 220A | Cu/Al: 16 – 95 mm² | Verde y amarillo | instock

Características / especificaciones técnicas
  • Corriente nominal: 245 A (Cu) / 220 A (Al)
  • Sección de conductores aceptada: 16 – 95 mm²
  • Tensión nominal: 1000 V AC / 1500 V DC
  • Par de apriete: 20 Nm
  • Material de la carcasa: PA66 V0 (autoextinguible)
  • Cuerpo conductor: aluminio estañado
  • Montaje: carril DIN o montaje en superficie
  • Índice de protección: IP20
  • Conformidad: EN60947-7-1
