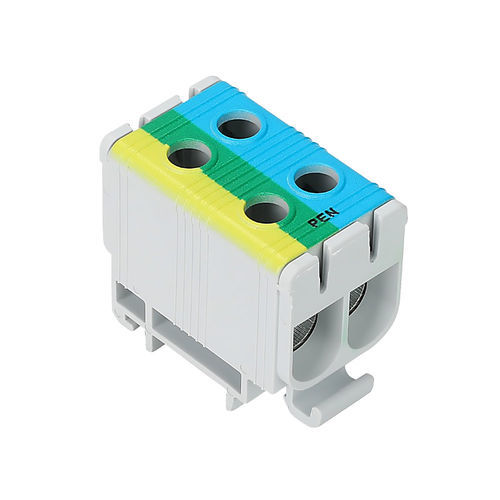

Bloque de conexión en riel-DIN DTB-2E50PEN

para montaje sobre panelcon tornilloaislado

Presentación
Bloque de unión PEN de 2 polos 145-160A diseñado para centralizar el conductor PEN (neutro y tierra combinados) en los cuadros eléctricos. Permite una distribución fiable de la energía y la continuidad de la protección de las masas metálicas en instalaciones industriales y terciarias.

Características eléctricas

• Corriente máxima: 160 A (Cobre) / 145 A (Aluminio)
• Conexión: compatible con Cobre (Cu) o Aluminio (Al)
• Configuración: 2 polos para conductor PEN (neutro + tierra combinados)
• Rango de sección primaria:
  • 2,5 a 4 mm² : par 4 Nm
  • 6 a 50 mm² : par 12 Nm
• Tensión nominal: 1000 V CA / 1500 V CC
• Grasa conductora: incluida para optimizar el contacto
• Norma: conforme a EN60947-7-1

Características físicas

• Carcasa: PA66 autoextinguible V0, tapa desmontable
• Cuerpo conductor: aluminio estañado
• Montaje: riel DIN o montaje superficial
• Número de polos: 2 (neutro y tierra combinados – PEN)
• Salidas por polo: 2
• Protección: IP20

Embalaje

• Se vende: por unidad
• Caja: 14 piezas
• Caja de cartón: 308 piezas

Funciones

• Función: centraliza el conductor PEN (combinación de tierra PE y neutro N) en una sola borne para asegurar la distribución y la continuidad de la protección.
• Conductor PEN: uso en red TN-C reduce el número de conductores y el espacio en el cuadro; el conductor PEN debe respetar una sección mínima y nunca debe interrumpirse (conformidad con la norma NF C 15-100).
• Aplicaciones: instalaciones industriales y terciarias, cuadros de distribución modulares, armarios industriales que requieran una conexión PEN fiable y segura.

Especificaciones técnicas

• Referencia de modelo: DTB-2E50PEN
• Corriente máxima: 160 A (Cu) / 145 A (Al)
• Secciones aceptadas: 2,5–4 mm² (par 4 Nm); 6–50 mm² (par 12 Nm)
• Tensión nominal: 1000 V CA / 1500 V CC
• Materiales: carcasa PA66 V0, cuerpo conductor de aluminio estañado
• Montaje: riel DIN o montaje superficial
• Número de polos: 2 (PEN)
• Salidas por polo: 2
• Índice de protección: IP20
• Grasa conductora: suministrada
• Conformidad: EN60947-7-1
• Embalaje: venta individual — caja 14 uds — cartón 308 uds
