Bloque de conexión para montaje sobre panel DTB-1E50x series
en riel-DINcon tornillode cobre

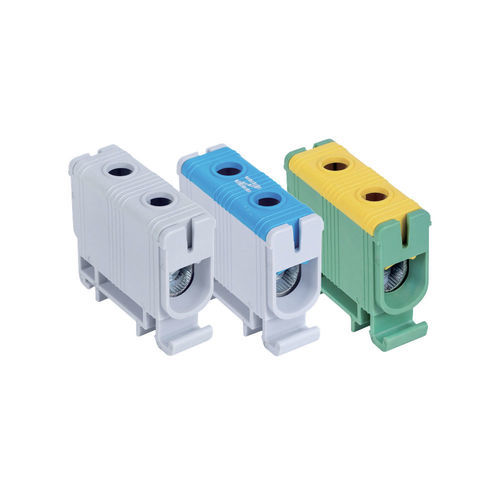

Bloque de conexión para montaje sobre panel - DTB-1E50x series - Lettel - en riel-DIN / con tornillo / de cobre
Bloque de conexión para montaje sobre panel - DTB-1E50x series - Lettel - en riel-DIN / con tornillo / de cobre
Añadir a mis favoritos
Añadir al comparador
Más información en la página web de Lettel

Características

Montaje
para montaje sobre panel, en riel-DIN
Tipo de conexión
con tornillo
Otras características
de cobre, unipolar, de corriente fuerte
Segmento de cable

Mín.: 2,5 mm²
(0 in²)

Máx.: 50 mm²
(0,08 in²)

Corriente

Mín.: 145 A

Máx.: 160 A

Tensión nominal

Mín.: 1.000 V

Máx.: 1.500 V

Descripción

Descripción
  • Bloque de bornes de potencia unipolar diseñado para el conexionado de conductores de gran sección (hasta 50 mm²) en cobre o aluminio, destinado a aplicaciones de distribución y alimentación industriales y terciarias.


Eléctricos
  • Corriente máxima: 160 A (Cu) / 145 A (Al)
  • Conexión: compatible con cobre (Cu) y aluminio (Al)
  • Rango de sección:
    • Cobre: 2,5 a 50 mm²
    • Aluminio: 6 a 50 mm²
  • Sujeción: tornillo de cabeza hexagonal
  • Par de apriete:
    • 4 Nm (para 2,5 a 4 mm²)
    • 12 Nm (para 6 a 50 mm²)
  • Tensión nominal: 1000 V CA / 1500 V CC
  • Grasa conductora: incluida para optimizar el contacto
  • Norma: conforme a EN60947-7-1


Físico
  • Carcasa: PA66 autoextinguible V0, tapa desmontable, disponible en 3 colores para identificación funcional (gris claro para fase/uso general, gris claro y azul para neutro, verde y amarillo para tierra)
  • Cuerpo conductor: aluminio estañado
  • Montaje: riel DIN o superficie
  • Número de polos: 1
  • Número de conductores: 2 por bloque
  • Protección: IP20


Embalaje
  • Venta por unidad
  • Caja: 23 piezas
  • Cartón: 506 piezas


Características
  • Permite el conexionado de conductores de gran sección hasta 50 mm² con capacidad de corriente reforzada.
  • Conexión fiable entre conductores de cobre y aluminio con sujeción mecánica adaptada a grandes secciones.


Aplicaciones
  • Cuadros de distribución, tableros industriales, sistemas de alimentación que requieren conexiones de alta capacidad.
  • Conexión de líneas principales o subalimentaciones, instalaciones mixtas Cu/Al.


Recomendaciones de uso
  • Elección del conductor: respetar los rangos específicos (Cu 2,5–50 mm² / Al 6–50 mm²).
  • Puntas de cable: utilizar terminales para conductores flexibles para asegurar un apriete homogéneo.
  • Apretado: aplicar el par adecuado (4 a 12 Nm) según la sección del conductor.
  • Montaje: instalación en riel DIN o en superficie según la configuración.
  • Identificación: usar los colores de la carcasa para identificar fase, neutro y tierra.
  • Mantenimiento: comprobar regularmente las conexiones, especialmente en grandes secciones.


Variantes y códigos de pedido (tabla)
Código pedido | Corriente primaria | Sección de conductor | Color | Stock
DTB-1E50 | Cu: 160 A / Al: 145 A | Cu: 2,5 – 50 mm² / Al: 6 – 50 mm² | Gris claro | en stock
DTB-1E50B | Cu: 160 A / Al: 145 A | Cu: 2,5 – 50 mm² / Al: 6 – 50 mm² | Gris claro / azul | en stock
DTB-1E50D | Cu: 160 A / Al: 145 A | Cu: 2,5 – 50 mm² / Al: 6 – 50 mm² | Verde / amarillo | en stock

Documentación del producto
Gama de bloques de bornes (documento PDF disponible)
