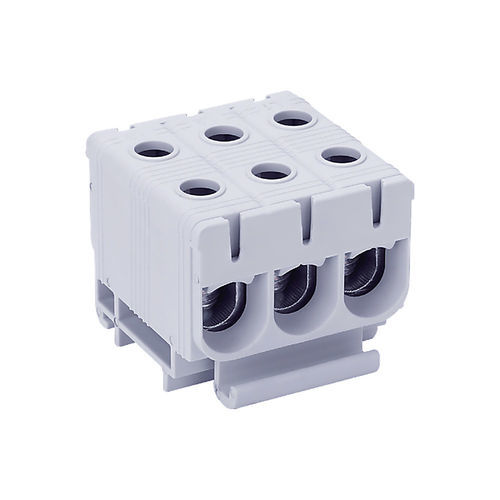

Bloque de conexión en riel-DIN DTB-X3E35
para montaje sobre panelcon tornilloaislado

Bloque de conexión en riel-DIN - DTB-X3E35 - Lettel - para montaje sobre panel / con tornillo / aislado
Bloque de conexión en riel-DIN - DTB-X3E35 - Lettel - para montaje sobre panel / con tornillo / aislado
Añadir a mis favoritos
Añadir al comparador
Más información en la página web de Lettel

Características

Montaje
en riel-DIN, para montaje sobre panel
Tipo de conexión
con tornillo
Otras características
de cobre, aislado, trifásico
Configuración de contacto
3 polos
Segmento de cable

Mín.: 2,5 mm²
(0 in²)

Máx.: 35 mm²
(0,05 in²)

Corriente

Mín.: 120 A

Máx.: 135 A

Tensión nominal

1.000 V, 1.500 V

Descripción

Presentación
  • Bloque de unión trifásico de 3 polos diseñado para centralizar la distribución de energía en tres fases (L1 / L2 / L3) con conductores de cobre o aluminio, para secciones de 2,5 a 35 mm².


Características eléctricas
  • Corriente máxima: 135 A (Cobre) / 120 A (Aluminio).
  • Conexión: admite conductores de cobre (Cu) o aluminio (Al).
  • Rango de secciones: 2,5 a 35 mm² con pares de apriete recomendados:
    • 2,5 a 16 mm²: par 3 Nm
    • 25 a 35 mm²: par 6 Nm
  • Tensión nominal: 1000 V CA / 1500 V CC.
  • Grasa conductora incluida para garantizar un contacto óptimo.
  • Norma: conforme a EN60947-7-1.


Características físicas
  • Carcasa: PA66 autoextinguible V0, tapa desmontable.
  • Cuerpo conductor: aluminio estañado.
  • Montaje: riel DIN o montaje en superficie.
  • Número de polos: 3 (entrada L1 / L2 / L3).
  • Salidas por polo: 2.
  • Protección: IP20.


Funcionalidades y usos
  • Permite repartir la potencia de forma compacta y equilibrada entre las tres fases, reduciendo el número de conexiones intermedias y mejorando la fiabilidad de la instalación.
  • Aplicaciones típicas: cuadros eléctricos trifásicos, tableros de distribución industriales e instalaciones terciarias que requieren alimentación trifásica equilibrada y segura.


Consejos de uso
  • Selección del cable: utilizar secciones adecuadas (2,5 a 35 mm²) en cobre o aluminio.
  • Punteras: se recomienda el uso de punteras (ferrules) para cables flexibles para asegurar un contacto homogéneo.
  • Apriete: aplicar el par recomendado según la sección (3–6 Nm) para garantizar una conexión fiable.
  • Montaje: fijar en riel DIN o en superficie según la arquitectura del armario.
  • Organización del cableado: repartir correctamente los conductores en los tres polos para un equilibrio óptimo.
  • Identificación: marcar claramente L1, L2 y L3 para facilitar la explotación y el mantenimiento.
  • Mantenimiento: revisar periódicamente el apriete y la limpieza de los contactos.


Embalaje
  • Se vende por unidad.
  • Caja: 6 unidades.
  • Caja madre: 198 unidades.


Especificaciones técnicas
  • Modelo: DTB-X3E35
  • Corriente máxima: 135 A (Cu) / 120 A (Al)
  • Secciones admitidas: 2,5 a 35 mm²
  • Pares de apriete: 2,5–16 mm² = 3 Nm; 25–35 mm² = 6 Nm
  • Tensión nominal: 1000 V CA / 1500 V CC
  • Materiales: carcasa PA66 V0; cuerpo conductor aluminio estañado
  • Montaje: riel DIN o superficie
  • Número de polos: 3
  • Salidas por polo: 2
  • Índice de protección: IP20
  • Norma: EN60947-7-1
  • Accesorios: grasa conductora incluida
