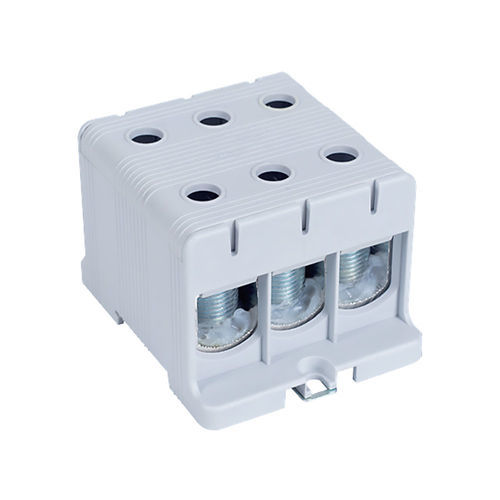

Bloque de conexión para montaje sobre panel DTB-3E150

en riel-DINcon tornillounipolar

Descripción
Bloque de unión 1 polo 6 cables diseñado para el conexionado y la distribución de conductores de gran sección hasta 150 mm². Configuración de 6 salidas que permite centralizar varios circuitos y simplificar la organización y mantenimiento de los cuadros eléctricos.

Características eléctricas

• Corriente máxima : 320 A (Cobre) / 290 A (Aluminio)
• Conexión : compatible con cobre (Cu) y aluminio (Al)
• Rango de sección : primario 35 a 150 mm²
  • 35 a 95 mm² : par de apriete 20 Nm
  • 120 a 150 mm² : par de apriete 30 Nm
• Tensión nominal : 1000 V CA / 1500 V CC
• Grasa conductora : incluida para un contacto óptimo
• Norma : conforme EN60947-7-1

Características físicas

• Carcasa : PA66 autoextinguible V0, tapa extraíble
• Cuerpo conductor : aluminio estañado
• Montaje : riel DIN o en superficie
• Número de polos : 1
• Número de cables : 6 por bloque
• Protección : IP20

Embalaje

• Venta por unidad
• Caja : 2 unidades
• Cartón : 56 unidades

Funciones

• Permite el conexionado y la distribución de conductores de gran sección hasta 150 mm².
• Configuración de 6 salidas para centralizar varias derivaciones desde una sola línea principal, reduciendo el número de bornes intermedios.
• Optimiza la organización del cableado y facilita las operaciones de mantenimiento en cuadros eléctricos y cuadros principales (TGBT).

Aplicaciones

• Instalaciones industriales y terciarias
• Cuadros TGBT y repartos de potencia
• Situaciones que requieren ahorro de espacio, claridad en el cableado y fiabilidad en la distribución

Consejos de uso

• Elección del cable : sección primaria 35 a 150 mm², cobre o aluminio
• Puntas (embellecedores) : recomendadas para cables flexibles para asegurar un contacto homogéneo
• Apriete : respetar los pares especificados (20–30 Nm) según la sección
• Montaje : fijar en riel DIN o en superficie según la arquitectura del cuadro
• Organización del cableado : centralizar la distribución para simplificar las intervenciones
• Identificación : marcar claramente las salidas para facilitar la explotación y mantenimiento
• Mantenimiento : comprobar regularmente el apriete y la limpieza de los contactos

Especificaciones técnicas

• Corriente máxima : 320 A (Cu) / 290 A (Al)
• Rango de sección : 35 a 150 mm²
• Tensión nominal : 1000 V AC / 1500 V DC
• Materiales : carcasa PA66 V0, cuerpo conductor de aluminio estañado
• Número de polos : 1
• Número de cables : 6 por bloque
• Índice de protección : IP20
• Norma : EN60947-7-1
