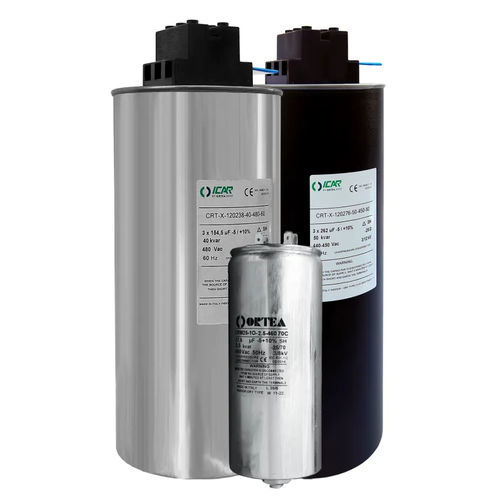

Condensador eléctrico cilíndrico CRM25-1O

PFCPFCpor resistencia

Descripción
Componentes para corrección del factor de potencia: condensadores monofásicos (serie CRM25-1) y trifásicos (serie CRT‑X), disponibles en unidades individuales y kits.

Condensadores monofásicos — CRM25-1 Revamping
Encabezado: Código | Nombre | Tensión nominal | Potencia | Diámetro | Altura | Frecuencia
Ejemplos:
6DCRMO0333D50 | CRM25-1O | 400 V | 3,33 kVAr | 60 mm | 140 mm | 50 Hz
6DCRMO0333B50 | CRM25-1O | 460 V | 3,33 kVAr | 60 mm | 140 mm | 50 Hz
6DCRMO0333C50 | CRM25-1O | 550 V | 3,33 kVAr | 60 mm | 140 mm | 50 Hz

KIT Condensadores monofásicos — CRM25-1 Revamping
Ejemplos de kits:
ICRM25333400 | CRM25-1O | 400 V | 3,33 kVAr | 60 mm | 140 mm | 50 Hz
ICRM25333460 | CRM25-1O | 460 V | 3,33 kVAr | 60 mm | 140 mm | 50 Hz

Condensadores monofásicos — CRM25-1 70°C
Ejemplos:
6DCRMO0250D50 | CRM25-1O | 400 V | 2,5 kVAr | 60 mm | 140 mm | 50 Hz
6DCRMO0265E50 | CRM25-1O | 660 V | 2,5 kVAr | 60 mm | 140 mm | 50 Hz

KIT Condensadores monofásicos — CRM25-1 70°C
Ejemplos:
ICRM25250400 | CRM25-1O | 400 V | 2,5 kVAr | 60 mm | 140 mm | 50 Hz
ICRM25250550 | CRM25-1O | 550 V | 2,5 kVAr | 60 mm | 140 mm | 50 Hz

Condensadores monofásicos — CRM25-1
Ejemplos representativos:
6DCRMO0069A50 | CRM25-1O | 415 V | 0,69 kVAr | 60 mm | 80 mm | 50 Hz
6DCRMO0138A50 | CRM25-1O | 415 V | 1,38 kVAr | 60 mm | 80 mm | 50 Hz
6DCRMO0275A50 | CRM25-1O | 415 V | 2,75 kVAr | 60 mm | 140 mm | 50 Hz
6DCRMK0550A50 | CRM25-1K | 415 V | 5,5 kVAr | 60 mm | 138 mm | 50 Hz

KIT Condensadores monofásicos — CRM25-1
Ejemplos de kits:
ICRM25069415 | CRM25-1O | 415 V | 0,69 kVAr | 60 mm | 90 mm | 50 Hz
ICRM25275460 | CRM25-1O | 460 V | 2,75 kVAr | 60 mm | 140 mm | 50 Hz

Resistencias de descarga
Código | Especificación
6RA21610262 | 120 kΩ — 500 V — 2 W
6RA21610263 | 180 kΩ — 500 V — 2 W
6RA21610265 | 330 kΩ — 750 V — 3 W

Condensadores trifásicos — CRT‑X Gray
Encabezado y ejemplos (50 Hz):
6DCRTX0500F50 | CRT‑X gray | 400–415 V | 5 kVAr | 75 mm | 210 mm | 50 Hz
6DCRTX1500F50 | CRT‑X gray | 400–415 V | 15 kVAr | 100 mm | 210 mm | 50 Hz
6DCRTX5000F50 | CRT‑X gray | 400–415 V | 50 kVAr | 120 mm | 280 mm | 50 Hz

Variantes adicionales CRT‑X Gray
Variantes disponibles con tensiones 450 V, 525 V, 690 V y rangos mixtos; potencias 5–50 kVAr; diámetros 75–120 mm; alturas 210–280 mm según el modelo.

CRT‑X — variantes 60 Hz / 480 V / 480–525 / 480–690
Existen variantes específicas para 60 Hz y tensiones alternativas (480 V, 525 V, 690 V) con dimensiones y potencias acordes.

Condensadores trifásicos — CRT‑X Black
La serie CRT‑X black ofrece la misma gama de potencias, tensiones y formatos que la variante gray, con dimensiones equivalentes por kVAr.

Características / especificaciones técnicas

• Familias: CRM25-1 (monofásicos) y CRT‑X (trifásicos); unidades y kits disponibles.
• Tensiones nominales: 400, 415, 450, 460, 480, 525, 550, 660, 690 V y rangos (ej. 400–415 V).
• Potencias nominales: 0,69 kVAr hasta 50 kVAr según referencia.
• Diámetros típicos: 60 mm (monofásicos), 75 / 85 / 100 / 120 mm (trifásicos).
• Alturas típicas: 80 / 90 / 138 / 140 / 210 / 247 / 280 mm según modelo y potencia.
• Frecuencia: 50 Hz estándar; variantes a 60 Hz disponibles en referencias concretas.
• Formatos: condensadores individuales y kits para montaje o renovación.
• Accesorios: resistencias de descarga con valores y potencias indicadas para una descarga segura.
