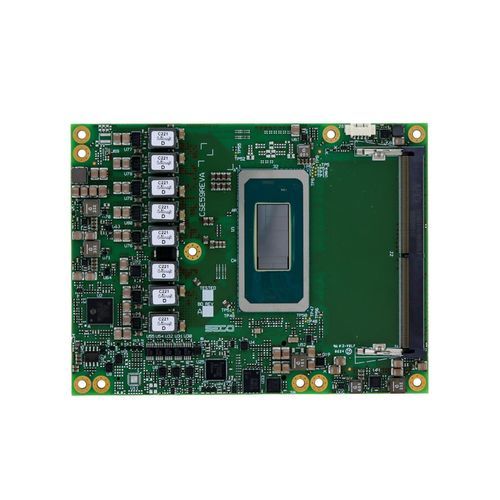

Computer-on-module COM Express PN-SOM-COMe-BT6-MTL

Intel® Core™ UltraIntel® Core™ Ultra 7 165HIntel® Core™ Ultra 7 155H

Resumen del producto
Módulo COM Express® 3.1 Tipo 6 SOM-COMe-BT6-MTL compatible con la familia de procesadores Intel® Core™ Ultra (Meteor Lake, variantes H y U). Indicado para aplicaciones embebidas e industriales que requieren capacidades gráficas avanzadas y E/S flexibles.

Puntos destacados

• CPU Compatibilidad con procesadores Intel® Core™ Ultra (Meteor Lake) en series H y U.
• Gráficos Intel® Xe LPG integrado hasta 8 Xe cores (128 EU), admite hasta 4 pantallas independientes.
• Memoria 2x ranuras SO-DIMM DDR5, DDR5-5600 IBECC, hasta 64 GB.

Seguridad y cumplimiento

• Secure Boot integrado para proteger la integridad del sistema en el arranque.
• Actualizaciones OTA seguras y monitorización remota del dispositivo (integración Clea).
• Soporte de Yocto y diseño preparado para cumplimiento (EN18031-1; documentación disponible bajo petición).

Familias de procesadores y SKUs

• Meteor Lake-H (20/28/65 W): ejemplos Core™ Ultra 7 165H (vPro), 155H; Core™ Ultra 5 135H (vPro), 125H.
• Meteor Lake-U (12/15/28 W): ejemplos Core™ Ultra 7 165U (vPro), 155U; Core™ Ultra 5 135U (vPro), 125U.

Características clave

• Vídeo: 3x DDI (DP/HDMI), 1x eDP o LVDS 18/24 bits (opción de fábrica), 2x MIPI CSI (opción de fábrica).
• Resolución: HDMI hasta 8K@60 (HDMI 2.1); DP 2.1 hasta 8K@60 / 5K@120; eDP 1.4b hasta 4K@120 HDR; max 4x4K@60Hz.
• Almacenamiento: NVMe opcional soldado (PCIe x4) hasta 512 GB; hasta 2x SATA Gen3.2 (alternativa de fábrica).
• Red: 1x NBase-T Ethernet (Intel® I226) con soporte 2.5GbE y TSN.
• Interfaces: hasta 4x USB 10 Gbps, hasta 8x Hi-Speed USB, audio HD (SoundWire), 2x UART, SPI, I2C, SM Bus, TPM 2.0 (opción), watchdog, 4x GPI / 4x GPO.
• PCIe: PEG x8 Gen4 (solo H-series); PEG x4 Gen4 (alternativa); 8x lanes PCIe Gen4 (agrupables).
• Alimentación: principal +8 Vdc ÷ +20 Vdc; auxiliar +5V_SBY, +3V_RTC.

Especificaciones técnicas

• Formato: COM Express® 3.1 Tipo 6 Basic (125 x 95 mm).
• Memoria: 2x SO-DIMM DDR5, DDR5-5600 IBECC, hasta 64 GB.
• Sistemas operativos: Windows 10 IoT Enterprise 2019/2021 LTSC; Yocto (Kirkstone).
• Temperatura de funcionamiento (comercial): 0°C a +60°C (medida en el disipador SECO; el sistema de refrigeración influye).
• Número de pieza: PN-SOM-COMe-BT6-MTL.
