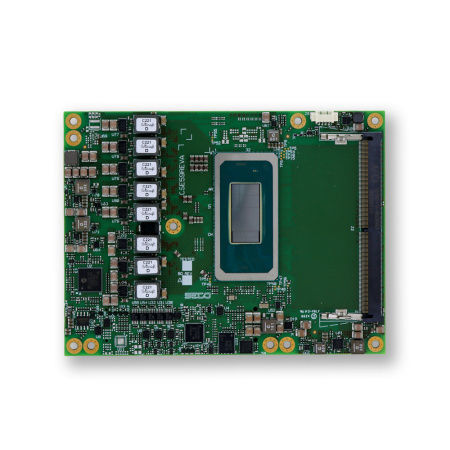

Computer-on-module COM Express PN-SOM-COMe-BT6-ARL

Intel® Core™ UltraHDMIDisplayPort

Descripción
Módulo COM Express Rel. 3.1 Type 6 Basic (E59) SOM-COMe-BT6-ARL basado en procesadores Intel® Core™ Ultra Serie 2 (Arrow Lake) en variantes H y U. Diseñado para aplicaciones embebidas que requieren rendimiento CPU/GPU, múltiples salidas de vídeo y amplia conectividad I/O y PCIe.

Aspectos destacados

• CPU: Intel® Core™ Ultra Processors (Serie 2), SKUs H y U
• Gráficos: Intel® Xe LPG+ integrado (hasta 8 Xe cores / 128 EU)
• Memoria: 2x DDR5 SO-DIMM, soporte IBECC, hasta 64 GB (DDR5-6400)
• Conectividad: 1x NBase-T 2.5GbE (Intel® I226), hasta 2x USB4 Gen2, 4x USB 10 Gbps, 8x Hi-Speed USB, hasta 20 carriles PCIe Gen4

Pantalla y vídeo

• Interfaces vídeo: 3x DDI (DP/HDMI), 1x eDP o LVDS (alternativas de fábrica), 2x canales MIPI CSI (opción)
• Resoluciones: HDMI® hasta 8K60 (HDMI® 2.1); DP 2.1 hasta 8K60 / 5K120; eDP 1.4b hasta 4K120 HDR; hasta 4 pantallas 4K60 independientes

Almacenamiento y expansión

• Almacenamiento: NVMe SSD opcional soldado onboard (PCIe x4) hasta 512 GB; alternativa de fábrica: hasta 2x SATA Gen3.2
• PCIe: 1x PEG Gen4 x8 (H series) o 1x PEG Gen4 x4 (alternativa), hasta 8 carriles PCIe Gen4 agrupables x4/x2/x1

Audio, serie y otras E/S

• Audio: interfaz HD audio; SoundWire
• Serie: 2x UART
• Otras interfaces: SPI, I2C, SMBus, eSPI o LPC (alt. fábrica), TPM 2.0 (opción), LID#/SLEEP#/PWRBTN#, watchdog, 4x GPI, 4x GPO, gestión térmica y de ventilador

Alimentación, SO y entorno

• Alimentación: principal +8 Vdc ÷ +20 Vdc; auxiliar +5VSBY, +3VRTC
• Sistemas operativos: Windows 10 IoT Enterprise (2019 y 2021 LTSC); Yocto (Kirkstone)
• Temperatura operación: 0 °C a +60 °C (versión comercial)
• Dimensiones: 125 x 95 mm (COM Express Basic, Type 6)

Seguridad y funciones de software

• Secure Boot integrado para garantizar la integridad de la plataforma
• Actualizaciones OTA para distribución remota y segura del software
• Monitorización y gestión del dispositivo (integración Clea)
• Integración de OS basada en Yocto y soporte Docker para aplicaciones en contenedores

Especificaciones técnicas

• Modelo: SOM-COMe-BT6-ARL (COM Express Rel. 3.1 Type 6 Basic, E59)
• Variantes CPU: ejemplos 285H, 265H, 235H (H-SKUs) y 265U, 235U (U-SKUs) con opciones vPRO
• Memoria: 2x DDR5 SO-DIMM, hasta 64 GB, soporte IBECC
• Gráficos: Intel® Xe LPG+ hasta 8 Xe cores (128 EU), hasta 4 displays
• Vídeo: HDMI® 2.1, DP 2.1, eDP 1.4b, MIPI CSI (opcional)
• Almacenamiento: NVMe onboard opcional (PCIe x4) hasta 512 GB; hasta 2x SATA Gen3.2 (alt.)
• Red: 1x NBase-T (Intel I226) 2.5GbE
• USB: hasta 2x USB4 Gen2, 4x USB 10Gbps, 8x Hi-Speed USB
• PCIe: PEG x8 Gen4 (H only) o PEG x4 Gen4 (alt), +8 lanes Gen4
• Serie/otros: 2x UART, SPI, I2C, SMBus, TPM 2.0 (opt), watchdog, GPI/GPO
• Alimentación: +8V ÷ +20V principal; auxiliares +5VSBY, +3VRTC
• SO: Windows 10 IoT Enterprise (2019/2021 LTSC), Yocto Kirkstone
• Temperatura: 0 °C ÷ +60 °C
• Dimensiones: 125 x 95 mm
• Número de pieza: PN-SOM-COMe-BT6-ARL
