Módulo de potencia ACDC TPS-BM159000THIRT

BiDi ACDC

Detalles del producto

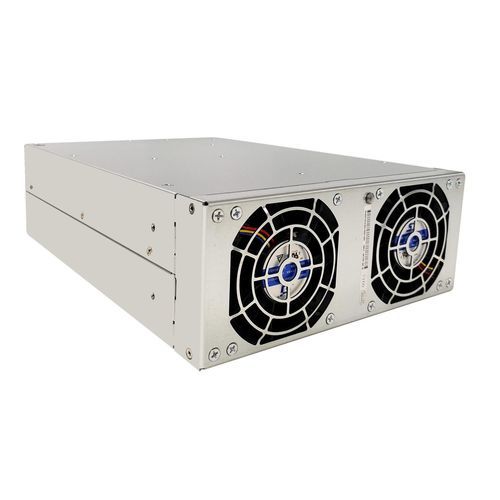

Módulo de potencia TPS-BM159000THIRT
El TPS-BM159000THIRT es un módulo de potencia de alto rendimiento, emparejado con el módulo de potencia bidireccional TPS-BM159000THIT, diseñado como un módulo bidireccional AC-DC trifásico. Adopta tecnología avanzada sin línea neutra trifásica, eliminando problemas de corriente de línea neutra en sistemas eléctricos. Equipado con tecnología de conmutación suave madura, asegura una conversión de energía bidireccional confiable y eficiente, adecuado para aplicaciones como equipos de prueba de formación de celdas, equipos de prueba bidireccionales de potencia y equipos de envejecimiento de potencia reciclables.

Como un módulo de potencia de alta eficiencia del 92%/91.5%, alcanza una eficiencia máxima del 92% en dirección AC a DC y del 91.5% en dirección DC a AC, reduciendo significativamente el consumo de energía. Presenta un alto factor de potencia (PF >0.99, PF=0.99@380VAC carga completa) y baja distorsión armónica total de la corriente de entrada (THDi <5%, THDi<5%@380VAC carga completa), asegurando una excelente compatibilidad con la red.

Este módulo de potencia bidireccional de 9000W/7200W entrega una capacidad de salida nominal de 9000W en dirección AC a DC y una capacidad de entrada nominal de 7200W en dirección DC a AC. Funciona como un módulo de entrada 380/400/415VAC con un rango de voltaje de entrada AC de 343~456VAC (carga completa) y de 304~343VAC (reducción al 80%), y un rango de frecuencia de 50/60±5Hz. Como un módulo de potencia de salida de 15VDC, proporciona una salida DC de 15VDC con corrientes nominales de 600A (AC a DC) y 480A (DC a AC), mientras que la corriente de entrada AC es ≤17A.

Características clave

• Flujo de energía bidireccional: Funciona como un módulo bidireccional AC-DC trifásico, soportando aislamiento y conversión de energía sin interrupciones, asegurando un rendimiento confiable en sistemas conectados a la red.
• Tecnologías avanzadas: Integra tecnología de conmutación suave para mayor fiabilidad y eficiencia; alcanza un alto PF (>0.99) y bajo THDi (<5%) para un rendimiento óptimo de la red.
• Alta eficiencia: Ofrece una eficiencia máxima del 92% (AC a DC) y del 91.5% (DC a AC), minimizando la pérdida de energía y reduciendo los costos operativos.
• Adaptabilidad robusta: Opera a carga completa de -10°C a 45°C, con reducción al 90% de 45°C a 55°C; se adapta a redes inestables y entornos hostiles, equipado con funciones de protección contra fallos perfectas.
• Refrigeración y comunicación: Cuenta con refrigeración por aire forzado con control inteligente (opciones de flujo de aire incluyen entrada frontal/salida trasera y entrada trasera/salida frontal tipo R) y comunicación CAN para operación y monitoreo eficientes.
• Diseño compacto: Mide 218mm x 86mm x 300mm y pesa 6.5kg, ideal para instalaciones industriales con espacio limitado.
• Certificaciones y cumplimiento: Puede pasar certificaciones UL, CE, TUV y cumple con las normas EN55032, asegurando compatibilidad global.
• Expandibilidad: Diseño modular que soporta expansión inteligente con operación paralela automática, adecuado para configuraciones de sistemas escalables.

Especificaciones
Parámetro | Valor
Flujo de aire | De atrás hacia adelante
Dimensiones (L*W*H)(mm) | 218*86*300
Eficiencia | 91.5%(DC a AC), 92%(AC a DC)
Corriente de entrada | ≤17A(AC a DC), 480A(DC a AC)
Potencia de entrada | 7200W(DC a AC)
Voltaje de entrada | 15Vdc, 343-456Vac
Corriente de salida | 600A(AC a DC)
Potencia de salida | 9000W(AC a DC)
Voltaje de salida | 15Vdc, 343-456Vac
Precisión del voltaje de salida | 1%(AC a DC)
Voltaje de entrada nominal | 380Vac, 400Vac, 415Vac
Peso | ≤6.5kg

Características / Especificaciones técnicas

• Módulo bidireccional AC-DC trifásico
• Sin corriente de línea neutra
• Tecnología de conmutación suave
• Eficiencia máxima: 92% (AC a DC), 91.5% (DC a AC)
• Alto factor de potencia: >0.99
• Bajo THDi: <5%
• Salida nominal: 9000W (AC a DC), 7200W (DC a AC)
• Voltaje de entrada: 343~456VAC (carga completa), 304~343VAC (reducción al 80%)
• Frecuencia: 50/60±5Hz
• Salida DC: 15VDC
• Corrientes nominales: 600A (AC a DC), 480A (DC a AC)
• Corriente de entrada AC: ≤17A
• Temperatura de operación: -10°C~45°C (carga completa), 45°C~55°C (reducción al 90%)
• Refrigeración por aire forzado
• Comunicación CAN
• Dimensiones: 218mm x 86mm x 300mm
• Peso: ≤6.5kg
• Certificado UL, CE, TUV
• Cumple con EN55032
• Diseño modular, soporta operación en paralelo
