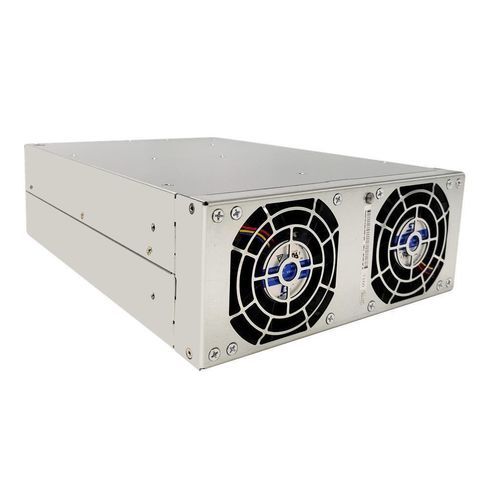

Módulo de potencia BiDi ACDC TPS-BM159000UHIRT

Detalles del producto
El TPS-BM159000UHIRT es un módulo de potencia de alto rendimiento que, junto con el módulo de potencia bidireccional TPS-BM159000UHIT, pertenece a la familia de módulos bidireccionales AC-DC trifásicos. Adopta una tecnología avanzada sin línea neutra trifásica, calificándose como un módulo de potencia sin corriente de línea neutra para eliminar problemas de corriente de línea neutra en los sistemas de energía. Aprovechando la tecnología de conmutación suave madura, asegura una conversión de energía bidireccional confiable y eficiente, lo que lo hace ideal para equipos de prueba de formación de celdas, equipos de prueba de potencia bidireccional y equipos de envejecimiento de potencia reciclable.

Como un módulo de potencia de alta eficiencia del 92%/91,5%, alcanza una eficiencia máxima del 92% @480VAC en dirección AC a DC y del 91,5% @480VAC en dirección DC a AC, reduciendo significativamente el consumo de energía. Presenta un alto factor de potencia (PF >0,99 @480VAC carga completa) y una baja distorsión armónica total de corriente de entrada (THDi <5% @480VAC carga completa), asegurando una excelente compatibilidad con la red.

Este módulo de potencia bidireccional de 9000W/7200W ofrece una capacidad de salida nominal de 9000W (AC a DC) y una capacidad de entrada nominal de 7200W (DC a AC). Funciona como un módulo de entrada de 480VAC con un rango de entrada AC de 384~528VAC y una frecuencia de 50/60±5Hz. Como módulo de salida de 15,5VDC, proporciona una salida DC de 15,5VDC con corrientes nominales de 580A (AC a DC) y 480A (DC a AC), mientras que la corriente de entrada AC es <15A.

Características clave

• Flujo de energía bidireccional: Funciona como un módulo bidireccional AC-DC trifásico, soportando una conversión de energía e aislamiento sin interrupciones para satisfacer las necesidades de respuesta rápida de los equipos de prueba.
• Tecnologías avanzadas: Integra tecnología de conmutación suave para una mayor fiabilidad; alcanza un alto PF (>0,99) y un bajo THDi (<5%) para un rendimiento óptimo de la red.
• Alta eficiencia: Ofrece una eficiencia máxima del 92% (AC a DC@480VAC) y del 91,5% (DC a AC@480VAC), minimizando la pérdida de energía.
• Adaptabilidad robusta: Opera a plena carga de -10°C a 45°C (reducción al 90% de 45°C a 60°C), adaptándose a redes inestables y entornos hostiles con protección completa contra fallos.
• Refrigeración y comunicación: Equipado con refrigeración por aire forzado con control inteligente; presenta flujo de aire tipo R (entrada trasera y salida delantera, delantera: ventilador; trasera: terminal) para una disipación de calor eficiente. Soporta comunicación CAN para un fácil monitoreo.
• Diseño compacto: Mide 218mm x 86mm x 300mm y pesa 6,5kg, adecuado para configuraciones con espacio limitado.
• Certificaciones y cumplimiento: Pasa la certificación UL, CE, TUV y cumple con las normas EN55032.
• Expandibilidad: Diseño modular que permite hasta 4 unidades en paralelo para una escalabilidad flexible del sistema.

Especificaciones
Parámetro | Valor
Flujo de aire | De atrás hacia adelante
Dimensiones (L*W*H)(mm) | 218*86*300
Eficiencia | 91,5%(DC a AC), 92%(AC a DC)
Corriente de entrada | ≤15A(AC a DC), 480A(DC a AC)
Potencia de entrada | 7200W(DC a AC)
Voltaje de entrada | 15Vdc, 384-528Vac
Corriente de salida | 580A(AC a DC)
Potencia de salida | 9000W(AC a DC)
Voltaje de salida | 15,5Vdc, 384-528Vac
Precisión del voltaje de salida | 1%(AC a DC)
Voltaje de entrada nominal | 480Vac
Peso | ≤6,5kg

Características / especificaciones técnicas

• Modelo: TPS-BM159000UHIRT
• Número de artículo: HPM1147
• Código del fabricante: HPM010019
• Fabricante: TPS
• Módulo bidireccional AC-DC trifásico
• Tecnología sin corriente de línea neutra
• Tecnología de conmutación suave
• Eficiencia del 92%/91,5% (AC-DC/DC-AC)
• PF >0,99, THDi <5%
• Salida de 9000W (AC a DC), entrada de 7200W (DC a AC)
• Salida 15,5VDC, corriente de entrada <15A
• Corriente de salida 580A/480A (AC-DC/DC-AC)
• Refrigeración por aire forzado, flujo de aire tipo R
• Comunicación CAN
• Certificado UL, CE, TUV, conforme a EN55032
• Dimensiones: 218 x 86 x 300 mm
• Peso: ≤6,5 kg
• Hasta 4 unidades en paralelo
