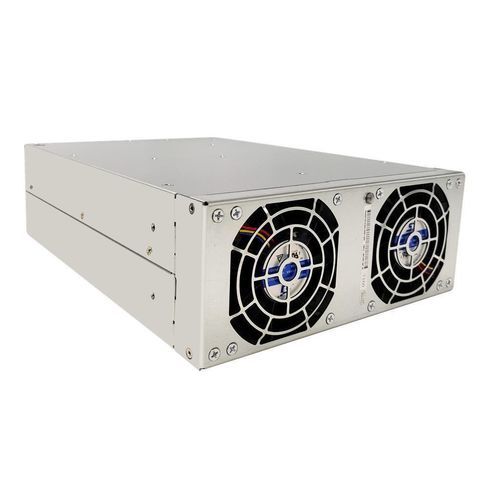

Módulo de potencia BiDi ACDC TPS-BM159000THIT

Detalles del producto
El TPS-BM159000THIT es un módulo de potencia bidireccional de alto rendimiento, emparejado con el módulo de potencia TPS-BM159000THIRT, diseñado como un módulo bidireccional AC-DC trifásico. Adopta tecnología avanzada trifásica sin línea neutra, eliminando problemas de corriente de línea neutra en sistemas de energía. Equipado con tecnología de conmutación suave madura, asegura una conversión de energía bidireccional confiable y eficiente, adecuado para aplicaciones como equipos de prueba de formación de celdas, equipos de prueba bidireccional de potencia y equipos de envejecimiento de energía reciclable.

Como módulo de potencia de alta eficiencia del 92%/91,5%, alcanza una eficiencia máxima del 92% en dirección AC a DC y del 91,5% en dirección DC a AC, reduciendo significativamente el consumo de energía. Presenta un alto factor de potencia (PF >0,99, PF=0,99@380VAC carga completa) y baja distorsión armónica total de la corriente de entrada (THDi <5%, THDi<5%@380VAC carga completa), asegurando una excelente compatibilidad con la red.

Este módulo de potencia bidireccional de 9000W/7200W entrega una capacidad de salida nominal de 9000W en dirección AC a DC y una capacidad de entrada nominal de 7200W en dirección DC a AC. Funciona como un módulo de entrada 380/400/415VAC con un rango de voltaje de entrada AC de 343~456VAC (carga completa) y 304~343VAC (reducción al 80%), y un rango de frecuencia de 50/60±5Hz. Como módulo de salida de 15VDC, proporciona una salida DC de 15VDC con corrientes nominales de 600A (AC a DC) y 480A (DC a AC), mientras que la corriente de entrada AC es ≤17A.

Características clave

• Conversión de energía bidireccional: Funciona como un módulo bidireccional AC-DC trifásico, soportando aislamiento y flujo de energía sin interrupciones entre AC y DC, asegurando un rendimiento confiable en sistemas conectados a la red.
• Tecnologías avanzadas: Integra tecnología de conmutación suave para mayor fiabilidad y eficiencia; alcanza un alto PF (>0,99) y bajo THDi (<5%) para un rendimiento óptimo de la red.
• Alta eficiencia: Ofrece una eficiencia máxima del 92% (AC a DC) y del 91,5% (DC a AC), minimizando la pérdida de energía y reduciendo los costos operativos.
• Adaptabilidad robusta: Opera a carga completa de -10°C a 45°C, con reducción al 90% a 45°C~55°C; se adapta a redes inestables y entornos hostiles, equipado con funciones de protección contra fallos perfectas.
• Refrigeración y comunicación: Cuenta con refrigeración por aire forzado con control inteligente y comunicación CAN para operación eficiente y monitoreo en tiempo real.
• Diseño compacto: Mide 218mm x 86mm x 300mm y pesa 6,5kg, ideal para instalaciones industriales con espacio limitado.
• Certificaciones y cumplimiento: Puede pasar las certificaciones UL, CE, TUV y cumple con los estándares EN55032, asegurando compatibilidad global.
• Expandibilidad: Diseño modular que soporta expansión inteligente con operación paralela automática, adecuado para configuraciones de sistemas escalables.

Especificaciones
Parámetro | Valor
Flujo de aire | De adelante hacia atrás
Dimensiones (L*W*H)(mm) | 218*86*300
Eficiencia | 91,5%(DC a AC), 92%(AC a DC)
Corriente de entrada | ≤17A(AC a DC), 480A(DC a AC)
Potencia de entrada | 7200W(DC a AC)
Voltaje de entrada | 15Vdc, 343-456Vac
Corriente de salida | 600A(AC a DC)
Potencia de salida | 9000W(AC a DC)
Voltaje de salida | 15Vdc, 343-456Vac
Precisión del voltaje de salida | 1%(AC a DC)
Voltaje de entrada nominal | 380Vac, 400Vac, 415Vac
Peso | ≤6,5kg
