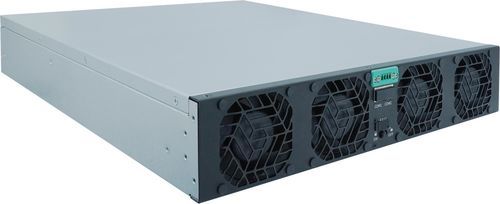

Módulo de potencia ACDC TPS-BM61053KTIT

Resumen del producto
El TPS-BM61053KTIT es un módulo de potencia bidireccional trifásico AC‑DC con una potencia nominal de 53 kW. Diseñado para aplicaciones de conversión de energía en laboratorio e industriales, admite flujo de potencia bidireccional para pruebas de carga/descarga, operación regenerativa y simulación de sistemas eléctricos. Interfaces principales: CAN y RS485; diseño modular para ampliación y mantenimiento; refrigeración por aire forzado.

Rendimiento y características eléctricas

• Conversión bidireccional trifásica AC‑DC
• Operación sin corriente en la línea neutra
• Tecnología de conmutación suave (soft‑switching) para reducir pérdidas y mejorar la fiabilidad
• Potencia nominal: 53.000 W
• Conmutación rápida de modos: 2 ms entre modos
• Factor de potencia alto: PF > 0,99
• Baja distorsión armónica total: THDi < 3%
• Comunicaciones: interfaces CAN y RS485
• Refrigeración: aire forzado (flujo de delante a atrás)
• Diseño modular para ampliación y mantenimiento

Notas sobre eficiencia
Los valores de eficiencia varían según el modo de operación. La descripción menciona 96% y 95% en distintos modos, mientras que la tabla de especificaciones indica 94% (AC a DC) y 95% (DC a AC). Consulte el punto de operación seleccionado para la eficiencia exacta.

Especificaciones técnicas

• Dimensiones (L × W × H): 435 × 86 × 600 mm
• Peso: ≤ 23 kg
• Flujo de aire: de delante hacia atrás
• Tensión de entrada: 342–460 VAC; entrada DC: 280 VDC
• Tensiones de entrada nominales: 380 VAC, 400 VAC, 415 VAC
• Corriente de entrada: ≤ 94 A (AC a DC), 53,6 A (DC a AC)
• Potencia de entrada (ejemplo): 15.000 W (DC a AC)
• Tensión de salida: 610 VDC; salida AC: 342–460 VAC
• Corriente de salida: 86,9 A (AC a DC)
• Precisión de la tensión de salida: ±1% (AC a DC)

Aplicaciones

• Pruebas y ciclos de packs de baterías
• Pruebas y emulación de potencia bidireccional
• Pruebas de reciclaje de energía y envejecimiento
• I+D en conversión de energía

Normas y conformidad

• Normas: IEC 62477‑1, EN 55032
• Certificaciones: UL, CE, TUV; indicaciones de conformidad RoHS, WEEE, UKCA
