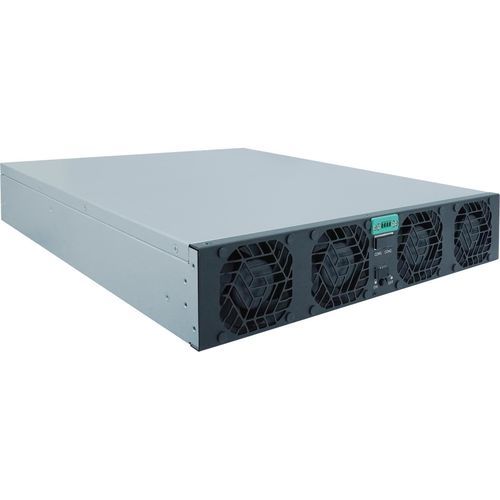

Módulo de potencia BiDi ACDC TPS-BM75053KTIF-S

Detalles del producto
El módulo de potencia bidireccional TPS-BM75053KTIF-S es una solución trifásica de alto rendimiento diseñada para la conversión de energía versátil, funcionando como un módulo bidireccional AC-DC trifásico. Una ventaja clave es su operación sin corriente de línea neutra, lo que lo convierte en un módulo de potencia sin corriente de línea neutra, asegurando un rendimiento eficiente y seguro en sistemas trifásicos. Adopta tecnología avanzada de conmutación suave, clasificándolo como un módulo de potencia con tecnología de conmutación suave, lo que mejora la fiabilidad y reduce la pérdida de energía. Este módulo ofrece una eficiencia impresionante del 96% y 95% en diferentes modos de trabajo, calificándolo como un módulo de potencia de alta eficiencia del 96%/95%. Mantiene un alto factor de potencia (PF >0,99) y baja distorsión armónica total (THDi <5%), siendo así un módulo de potencia de alto PF >0,99 y un módulo de potencia de bajo THDi <5%, asegurando una salida de potencia estable y limpia. Con una potencia nominal de 53,000W, se presenta como un módulo de potencia bidireccional de 53,000W, cumpliendo con las demandas de aplicaciones de alta potencia. Cuenta con una entrada de 380/400/415VAC (módulo de entrada 380/400/415VAC) con una corriente de entrada de 94A (módulo de corriente de entrada 94A) y una salida de 750VDC (módulo de salida 750VDC) con una corriente de salida de 70.7A (módulo de corriente de salida 70.7A), asegurando compatibilidad con varios sistemas de energía. Ideal para escenarios especializados, sirve como un módulo de potencia para envejecimiento de PACK de baterías y un módulo de envejecimiento de potencia reciclable para aplicaciones de envejecimiento de potencia reciclable. Con un diseño modular, es un módulo de potencia de diseño modular, facilitando la expansión y el mantenimiento. Equipado con un sistema de enfriamiento por aire forzado, es un módulo de potencia de enfriamiento por aire forzado que mantiene temperaturas de operación óptimas incluso bajo cargas pesadas. Integrado con capacidades de comunicación CAN y RS485, es un módulo de comunicación CAN/RS485, permitiendo una transmisión y control de datos sin problemas. Midiendo 435mm×86mm×600mm, es un módulo de potencia 435mm86mm600mm con un diseño compacto, y pesa ≤23kg, lo que lo convierte en un módulo de potencia bidireccional ≤23kg para una instalación conveniente. Cumple con las normas IEC62477-1 y EN55032 (módulo conforme a IEC62477-1 EN55032) y posee certificaciones UL, CE, TUV (módulo de potencia certificado UL CE TUV), asegurando el cumplimiento de regulaciones internacionales y estándares de seguridad.

Características clave

• Diseño bidireccional y trifásico: El módulo de potencia bidireccional TPS-BM75053KTIF-S funciona como un módulo bidireccional AC-DC trifásico, permitiendo una conversión de energía versátil en sistemas trifásicos.
• Sin corriente de línea neutra: Como un módulo de potencia sin corriente de línea neutra, opera sin corriente de línea neutra, mejorando la seguridad y eficiencia en configuraciones trifásicas.
• Tecnología avanzada: Adopta tecnología de conmutación suave (módulo de potencia con tecnología de conmutación suave) para mejorar la fiabilidad y reducir la pérdida de energía.
• Alta eficiencia: Un módulo de potencia de alta eficiencia del 96%/95% con un rendimiento excepcional en diferentes modos de trabajo, minimizando el desperdicio de energía.
• Excelente rendimiento eléctrico: Presenta un alto PF >0,99 (módulo de potencia de alto PF >0,99) y un bajo THDi <5% (módulo de potencia de bajo THDi <5%) para una calidad de potencia estable y limpia.
• Alta capacidad de potencia: Funciona como un módulo de potencia bidireccional de 53,000W para cumplir con los requisitos de aplicaciones de alta potencia.
• Entrada y salida estables: Entrada de 380/400/415VAC (módulo de entrada 380/400/415VAC) con corriente de entrada de 94A (módulo de corriente de entrada 94A) y salida de 750VDC (módulo de salida 750VDC) con corriente de salida de 70.7A (módulo de corriente de salida 70.7A) para una amplia compatibilidad.
• Aplicaciones especializadas: Ideal como módulo de potencia para envejecimiento de PACK de baterías y módulo de envejecimiento de potencia reciclable para escenarios de envejecimiento de potencia reciclable.
• Diseño modular: Un módulo de potencia de diseño modular, permitiendo una fácil expansión y mantenimiento simplificado.
• Enfriamiento confiable: Equipado con enfriamiento por aire forzado (módulo de potencia de enfriamiento por aire forzado) para mantener una operación estable bajo cargas variables.
• Comunicación flexible: Integra comunicación CAN/RS485 (módulo de comunicación CAN/RS485) para una fácil integración de monitoreo y control.
• Compacto y peso manejable: Mide 435mm×86mm×600mm (módulo de potencia 435mm86mm600mm) y pesa ≤23kg (módulo de potencia bidireccional ≤23kg) para una instalación conveniente.
• Conformidad y certificaciones: Un módulo conforme a IEC62477-1 EN55032 con certificaciones UL CE TUV (módulo de potencia certificado UL CE TUV), asegurando el cumplimiento de estándares internacionales.

Especificaciones
Parámetro | Valor
Flujo de aire | De adelante hacia atrás
Dimensiones (L*W*H)(mm) | 435*86*600
Eficiencia | 95%(DC a AC), 96%(AC a DC)
Corriente de entrada | ≤94A(AC a DC), 70.7A(DC a AC)
Potencia de entrada | 53000W(DC a AC)
Voltaje de entrada | 342-460VAC, 750VDC
Corriente de salida | 70.7A(AC a DC)
Potencia de salida | 53000W(AC a DC)
Voltaje de salida | 750VDC, 342-460VAC
Precisión del voltaje de salida | ±1%(AC a DC)
Voltaje de entrada nominal | 380Vac, 400Vac, 415Vac
Peso | ≤23kg

Características / Especificaciones técnicas

• Módulo bidireccional, trifásico AC-DC
• Potencia: 53,000W
• Voltaje de entrada: 380/400/415VAC (94A)
• Voltaje de salida: 750VDC (70.7A)
• Eficiencia: 96% (AC a DC), 95% (DC a AC)
• Factor de potencia: >0.99
• Distorsión armónica total (THDi): <5%
• Diseño modular, enfriamiento por aire forzado
• Comunicación CAN/RS485
• Dimensiones: 435mm x 86mm x 600mm
• Peso: ≤23kg
• Conformidad: IEC62477-1, EN55032
• Certificaciones: UL, CE, TUV
