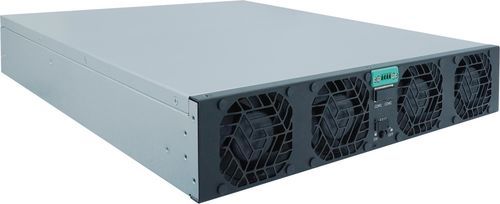

Módulo de potencia AC TPS-BM63053KTIT

BiDi ACDCDC

Descripción general
El TPS-BM63053KTIT es un módulo de potencia trifásico bidireccional AC‑DC diseñado para la conversión de energía de alta potencia en entornos industriales. Soporta modos AC→DC y DC→AC mediante tecnología de conmutación suave, alcanzando rendimientos de hasta 96% (AC→DC) y 95% (DC→AC). El módulo opera sin corriente de neutro, ofrece PF > 0,99 y THDi < 3%, y está indicado para ensayos de PACK de baterías, pruebas de potencia bidireccionales, reciclaje de energía y envejecimiento. Incorpora arquitectura modular, refrigeración por ventilación forzada y comunicaciones CAN/RS485, cumpliendo IEC62477-1 y EN55032, y con certificaciones UL, CE y TUV.

Características clave

• Topología trifásica bidireccional AC‑DC para flujo de energía reversible
• Funcionamiento sin corriente de neutro
• Tecnología de conmutación suave para reducir pérdidas
• Alta eficiencia: 96% (AC→DC), 95% (DC→AC)
• Alto factor de potencia (PF > 0,99) y bajo THDi (< 3%)
• Potencia nominal: 53.000 W (53 kW)
• Rangos de entrada/salida: 342–460 VAC y 630 VDC (tensión nominal 380/400/415 VAC)
• Corriente de entrada ≤94 A (AC→DC); corriente de salida 84,2 A (DC→AC)
• Diseño modular para escalado de capacidad y mantenimiento simplificado
• Refrigeración por ventilación forzada (flujo de aire: frente a posterior)
• Interfaces CAN y RS485 para monitorización y control
• Dimensiones compactas (435 × 86 × 600 mm) y peso ≤23 kg
• Normas: IEC62477-1, EN55032; Certificaciones: UL, CE, TUV

Especificaciones técnicas

• Potencia nominal: 53.000 W
• Eficiencia: 96% (AC a DC), 95% (DC a AC)
• Tensión de entrada: 342–460 VAC (tensión nominal 380/400/415 VAC)
• Tensión de salida: 630 VDC / 342–460 VAC
• Corriente de entrada: ≤94 A (AC→DC)
• Corriente de salida: 84,2 A (DC→AC)
• Precisión de la tensión de salida: ±1% (AC→DC)
• Flujo de aire: frente → posterior
• Dimensiones (L×W×H): 435 × 86 × 600 mm
• Peso: ≤23 kg
