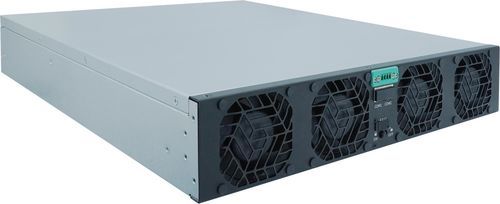

Módulo de potencia digital TPS-BM70053KTIF-S

BiDi ACDCDCAC

Resumen del producto
El TPS-BM70053KTIF-S es un módulo de potencia bidireccional AC-DC trifásico diseñado para la conversión de energía de alta potencia. Con una potencia nominal de 53 kW y salida de 700 VDC, emplea tecnología de conmutación suave (soft switching) para minimizar pérdidas, funciona sin corriente en la línea neutra y soporta conmutación rápida de modos en 2 ms. Admite entrada 342–460 VAC (nominal 380/400/415 VAC) y alcanza alta eficiencia (96% AC→DC, 95% DC→AC) con factor de potencia >0,99 y THDi <5%. Diseño modular, refrigeración por aire forzado y comunicaciones integradas CAN/RS485 facilitan la integración y el mantenimiento. Dimensiones compactas (435×86×600 mm) y peso ≤23 kg; apto para pruebas de envejecimiento de PACK de baterías, recuperación de energía y otras aplicaciones industriales. Cumple IEC62477-1 y EN55032; certificados UL, CE, TUV.

Características clave

• Conversión de energía bidireccional trifásica AC-DC para carga/descarga e interacción con la red
• Sin corriente en la línea neutra para mayor seguridad y eficiencia
• Tecnología de conmutación suave para reducir las pérdidas y mejorar la fiabilidad
• Alta eficiencia: 96% (AC→DC) y 95% (DC→AC)
• Rendimiento eléctrico excelente: factor de potencia >0,99 y THDi <5%
• Conmutación rápida de 2 ms entre modos para flexibilidad operativa
• Alta capacidad: potencia nominal 53 kW
• Estabilidad de entrada/salida: rango de entrada 342–460 VAC (380/400/415 VAC nominal), salida 700 VDC
• Diseño modular para expansión y mantenimiento simplificado
• Refrigeración por aire forzado para gestión térmica fiable
• Comunicaciones integradas: CAN y RS485 para control y monitorización
• Dimensiones compactas y peso manejable: 435×86×600 mm, ≤23 kg
• Normas y certificaciones: IEC62477-1, EN55032; UL, CE, TUV

Especificaciones técnicas

• Modelo: TPS-BM70053KTIF-S
• Potencia nominal: 53 kW
• Eficiencia: 96% (AC→DC), 95% (DC→AC)
• Rango de tensión de entrada: 342–460 VAC (nominal 380/400/415 VAC)
• Tensión de salida: 700 VDC
• Corriente de entrada: ≤94 A (AC→DC)
• Corriente de salida: 75,8 A (AC→DC)
• Tiempo de conmutación entre modos: 2 ms
• Factor de potencia: >0,99
• Distorsión armónica total (THDi): <5%
• Refrigeración: aire forzado
• Comunicaciones: CAN, RS485
• Dimensiones (L×A×H): 435×86×600 mm
• Peso: ≤23 kg
• Normas / Certificaciones: IEC62477-1, EN55032, UL, CE, TUV
