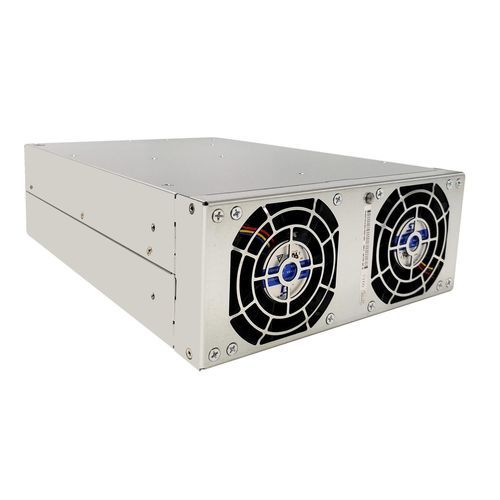

Módulo de potencia BiDi ACDC TPS-BM158000THIF

ACDC

Detalles del producto
El TPS-BM158000THIF es un módulo de potencia bidireccional de alto rendimiento, emparejado con el módulo de potencia TPS-BM158000THIRF, diseñado como un módulo bidireccional AC-DC trifásico. Adopta tecnología avanzada sin línea neutra trifásica, eliminando problemas de corriente de línea neutra en sistemas de energía. Equipado con tecnología de conmutación suave madura, asegura una conversión de energía bidireccional confiable y eficiente, adecuado para aplicaciones como equipos de prueba de formación de celdas, equipos de prueba bidireccional de potencia y equipos de envejecimiento de potencia reciclable.

Como un módulo de potencia de alta eficiencia del 92%/91.5%, alcanza una eficiencia máxima del 92%@380VAC en dirección AC a DC y del 91.5%@380VAC en dirección DC a AC, reduciendo significativamente el consumo de energía. Presenta un alto factor de potencia (PF >0.99, PF=0.99@380VAC carga completa) y baja distorsión armónica total de la corriente de entrada (THDi <5%, THDi<5%@380VAC carga completa), asegurando una excelente compatibilidad con la red.

Este módulo de potencia bidireccional de 8000W/6400W entrega una capacidad de salida nominal de 8000W en dirección AC a DC y una capacidad de entrada nominal de 6400W en dirección DC a AC. Funciona como un módulo de entrada 380/400/415VAC con un rango de voltaje de entrada AC de 343~456VAC (carga completa) y 304~343VAC (reducción al 80%), y un rango de frecuencia de 50/60±5Hz. Como un módulo de salida de potencia de 15VDC, proporciona una salida DC de 15VDC con corrientes nominales de 533.3A (AC a DC) y 427A (DC a AC), mientras que la corriente de entrada AC es <16A.

Características clave

• Conversión de energía bidireccional: Funciona como un módulo bidireccional AC-DC trifásico, soportando aislamiento y flujo de energía sin interrupciones entre AC y DC, asegurando un rendimiento estable en sistemas conectados a la red.
• Tecnologías avanzadas: Integra tecnología de conmutación suave para mayor fiabilidad y eficiencia; alcanza un alto PF (>0.99) y bajo THDi (<5%) para un rendimiento óptimo de la red.
• Alta eficiencia: Ofrece una eficiencia máxima del 92% (AC a DC@380VAC) y del 91.5% (DC a AC@380VAC), minimizando la pérdida de energía y los costos operativos.
• Adaptabilidad robusta: Opera a carga completa de -10°C a 45°C, con reducción al 90% a 45°C~60°C; se adapta a redes inestables y entornos hostiles, equipado con funciones de protección contra fallos perfectas.
• Refrigeración y comunicación: Cuenta con refrigeración por aire forzado con control inteligente y comunicación CAN para operación eficiente y monitoreo en tiempo real.
• Diseño compacto: Mide 176mm x 86mm x 285mm y pesa ≤5kg, ideal para instalaciones industriales con espacio limitado.
• Certificaciones y cumplimiento: Puede pasar certificaciones UL, CE, TUV y cumple con los estándares EN55032, asegurando compatibilidad global.
• Expandibilidad: Diseño modular que soporta expansión inteligente con hasta 4 unidades conectadas en paralelo, adecuado para configuraciones de sistemas escalables.

Especificaciones
Parámetro | Valor
Flujo de aire | De adelante hacia atrás
Dimensiones (L*W*H)(mm) | 176*86*285
Eficiencia | 91.5%(DC a AC), 92%(AC a DC)
Corriente de entrada | ≤16A(AC a DC), 427A(DC a AC)
Potencia de entrada | 6400W(DC a AC)
Voltaje de entrada | 15Vdc, 343-456Vac
Corriente de salida | 533.3A(AC a DC)
Potencia de salida | 8000W(AC a DC)
Voltaje de salida | 15Vdc, 343-456Vac
Precisión del voltaje de salida | 1%(AC a DC)
Voltaje de entrada nominal | 380Vac, 400Vac, 415Vac
Peso | ≤5kg

Características / Especificaciones técnicas

• Módulo bidireccional AC-DC trifásico
• Tecnología sin corriente de línea neutra
• Tecnología de conmutación suave
• Eficiencia máxima: 92% (AC a DC), 91.5% (DC a AC)
• Alto factor de potencia: >0.99
• Bajo THDi: <5%
• Salida nominal: 8000W (AC a DC), 6400W (DC a AC)
• Rango de voltaje de entrada: 343~456VAC (carga completa), 304~343VAC (reducción al 80%)
• Frecuencia: 50/60±5Hz
• Salida DC: 15VDC, 533.3A (AC a DC), 427A (DC a AC)
• Corriente de entrada AC: <16A
• Dimensiones: 176mm x 86mm x 285mm
• Peso: ≤5kg
• Refrigeración por aire forzado
• Comunicación CAN
• Certificado UL, CE, TUV
• Cumple con EN55032
• Expandible hasta 4 unidades en paralelo
