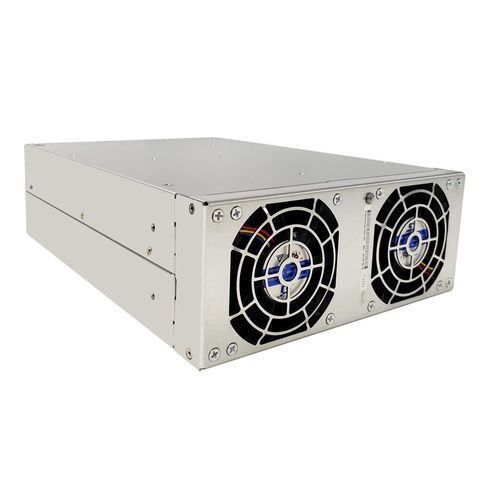

Módulo de potencia BiDi ACDC TPS-BM159000UHIT

Detalles del producto
El TPS-BM159000UHIT es un módulo de potencia bidireccional de alto rendimiento, diseñado como un módulo bidireccional AC-DC trifásico. Adopta tecnología avanzada sin línea neutra trifásica, eliminando problemas de corriente de línea neutra en sistemas de energía. Equipado con tecnología de conmutación suave madura, asegura una conversión de energía bidireccional confiable y eficiente, adecuado para aplicaciones como equipos de prueba de formación de celdas, equipos de prueba bidireccional de potencia y equipos de envejecimiento de potencia reciclable.

Como módulo de alta eficiencia (92%/91,5%), alcanza una eficiencia máxima de 92%@480VAC en dirección AC a DC y 91,5%@480VAC en dirección DC a AC, reduciendo significativamente el consumo de energía. Presenta un alto factor de potencia (PF >0,99@480VAC carga completa) y baja distorsión armónica total de la corriente de entrada (THDi <5%@480VAC carga completa), asegurando una excelente compatibilidad con la red.

Este módulo de potencia bidireccional de 9000W/7200W ofrece una capacidad de salida nominal de 9000W en dirección AC a DC y una capacidad de entrada nominal de 7200W en dirección DC a AC. Funciona como un módulo de entrada de potencia de 480VAC con un rango de voltaje de entrada AC de 384~528VAC y un rango de frecuencia de 50/60±5Hz. Como módulo de salida de 15,5VDC, proporciona una salida DC de 15,5VDC con corrientes nominales de 580A (AC a DC) y 480A (DC a AC), mientras que la corriente de entrada AC es <15A.

Características clave

• Conversión de energía bidireccional: Funciona como un módulo bidireccional AC-DC trifásico, apoyando una aislación y flujo de energía sin interrupciones entre AC y DC, cumpliendo con los requisitos de respuesta rápida de los equipos de prueba.
• Tecnologías avanzadas: Integra tecnología de conmutación suave para una mayor fiabilidad y eficiencia; alcanza un alto PF (>0,99) y bajo THDi (<5%) para un rendimiento óptimo de la red.
• Alta eficiencia: Ofrece una eficiencia máxima de 92% (AC a DC@480VAC) y 91,5% (DC a AC@480VAC), minimizando la pérdida de energía.
• Adaptabilidad robusta: Funciona a plena carga de -10°C a 45°C, con reducción al 90% de 45°C a 60°C; se adapta a redes inestables y entornos hostiles, equipado con protección contra fallos perfecta.
• Refrigeración y comunicación: Cuenta con refrigeración por aire forzado con control inteligente y comunicación CAN para un funcionamiento y monitoreo eficientes.
• Diseño compacto: Mide 218mm x 86mm x 300mm y pesa 6,5kg, ideal para instalaciones con limitaciones de espacio.
• Certificaciones y cumplimiento: Puede pasar las certificaciones UL, CE, TUV y cumple con las normas EN55032.
• Expandibilidad: Diseño modular que soporta expansión inteligente con hasta 4 unidades conectadas en paralelo para una escalabilidad flexible del sistema.

Especificaciones
Parámetro | Valor
Flujo de aire | De adelante hacia atrás
Dimensiones (L*W*H)(mm) | 218*86*300
Eficiencia | 91,5%(DC a AC), 92%(AC a DC)
Corriente de entrada | ≤15A(AC a DC), 480A(DC a AC)
Potencia de entrada | 7200W(DC a AC)
Voltaje de entrada | 15Vdc, 384-528Vac
Corriente de salida | 580A(AC a DC)
Potencia de salida | 9000W(AC a DC)
Voltaje de salida | 15,5Vdc, 384-528Vac
Precisión del voltaje de salida | 1%(AC a DC)
Voltaje de entrada nominal | 480Vac
Peso | ≤6,5kg

Características / Especificaciones técnicas

• Módulo de potencia bidireccional
• AC-DC trifásico, sin corriente de línea neutra
• Eficiencia: 92% (AC a DC), 91,5% (DC a AC)
• Factor de potencia: >0,99
• THDi: <5%
• Salida: 9000W/7200W
• Voltaje de salida: 15,5VDC
• Corriente de entrada: <15A
• Refrigeración por aire forzado
• Comunicación CAN
• Certificaciones: UL, CE, TUV, conforme a EN55032
• Dimensiones: 218mm x 86mm x 300mm
• Peso: ≤6,5kg
