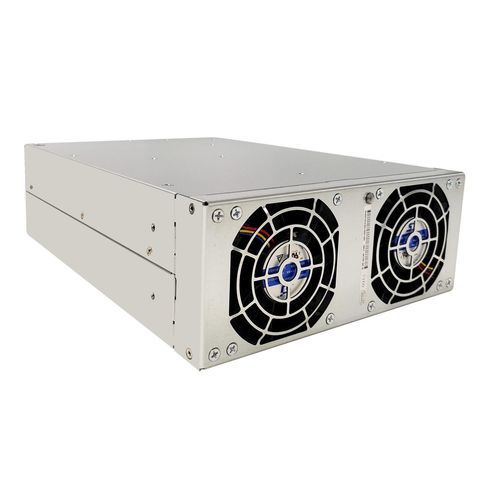

Módulo de potencia BiDi ACDC TPS-BM157200UHIT

Detalles del producto
El módulo de potencia bidireccional TPS-BM157200UHIT es un módulo AC-DC trifásico de alto rendimiento de 7200W, parte de la serie TPS-BM157200UHIT/TPS-BM157200UHIRT, diseñado para una conversión de energía bidireccional sin interrupciones en sistemas trifásicos. Como módulo de potencia trifásico sin línea neutra, elimina los problemas de corriente de línea neutra, resolviendo completamente el problema de la corriente de línea neutra en los sistemas eléctricos y asegurando un funcionamiento estable en configuraciones trifásicas. Adopta tecnología de conmutación suave madura, mejorando la fiabilidad y eficiencia en los procesos de conversión de energía. Funcionando como un módulo de aislamiento bidireccional AC-DC trifásico, soporta el funcionamiento fiable del inversor en sistemas conectados a la red con una salida nominal de 7200W en la dirección AC-DC y de 5760W en la dirección DC-AC. Opera con una entrada de 480VAC en el rango de 384~528VAC (carga completa) y entrega una salida estable de 15VDC con una corriente nominal de 480A. Con una eficiencia máxima de 91,5% en AC-DC y de 90,5% en DC-AC, mantiene una excelente calidad de energía con un alto factor de potencia (PF>0,99) y baja distorsión armónica total (THDi <5%) bajo carga completa. Equipado con tecnología de conmutación bidireccional de voltaje sin interrupciones, cumple con los requisitos de respuesta rápida de los equipos de prueba. Con refrigeración por aire forzado (por defecto: entrada frontal y salida trasera), se adapta a entornos difíciles sin reducción de potencia a 45°C y cumple con la norma EN55032. Con un diseño modular, soporta la expansión inteligente y el funcionamiento paralelo automático de hasta 4 unidades. Puede pasar la certificación UL/CE/TUV, lo que lo hace ideal para aplicaciones de prueba de formación de celdas, prueba bidireccional de potencia y módulo de potencia reciclable como módulo de potencia AC-DC trifásico LV.

Características clave

• Diseño trifásico sin línea neutra: Elimina la corriente de línea neutra, resolviendo problemas de línea neutra del sistema eléctrico para un funcionamiento estable.
• Altas métricas de rendimiento: 7200W AC-DC/5760W DC-AC, 91,5%/90,5% de eficiencia, salida 15VDC/480A, PF>0,99 y THDi <5% para una calidad de energía superior.
• Conmutación e aislamiento sin interrupciones: Soporta el funcionamiento del inversor conectado a la red con conmutación de voltaje sin interrupciones, cumpliendo con las necesidades de respuesta rápida de los equipos de prueba.
• Modular y expandible: Hasta 4 unidades en paralelo para una escalabilidad de potencia flexible a través de una expansión inteligente.
• Confiable y conforme: Refrigeración por aire forzado (entrada frontal y salida trasera), adaptabilidad a entornos difíciles, cumplimiento EN55032 y certificable UL/CE/TUV.

Especificaciones
Parámetro | Valor
Flujo de aire | De adelante hacia atrás
Dimensiones (L*W*H)(mm) | 176*86*285
Eficiencia | 90,5%(DC a AC), 91,5%(AC a DC)
Corriente de entrada | ≤12A(AC a DC), 384A(DC a AC)
Potencia de entrada | 5760W(DC a AC)
Voltaje de entrada | 15Vdc, 384-528Vac
Corriente de salida | 480A(AC a DC)
Potencia de salida | 7200W(AC a DC)
Voltaje de salida | 15Vdc, 343-456Vac
Precisión del voltaje de salida | 1%(AC a DC)
Voltaje de entrada nominal | 480Vac
Peso | ≤8kg

Características / Especificaciones técnicas

• Módulo de potencia bidireccional para conversión AC-DC y DC-AC trifásica
• Salida de 7200W (AC-DC), salida de 5760W (DC-AC)
• Eficiencia de 91,5% (AC-DC), 90,5% (DC-AC)
• Voltaje de entrada: 480VAC (384~528VAC carga completa)
• Salida: 15VDC, 480A
• Factor de potencia >0,99, THDi <5%
• Refrigeración por aire forzado (entrada frontal, salida trasera)
• Operación en paralelo hasta 4 unidades
• Certificable UL/CE/TUV, conforme EN55032
• Adaptabilidad a entornos difíciles (sin reducción de potencia a 45°C)
• Dimensiones: 176*86*285 mm
• Peso: ≤8kg
