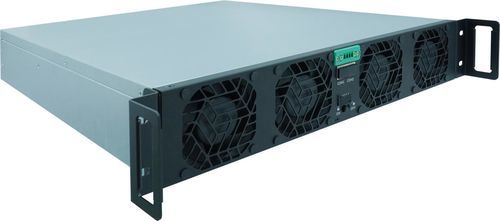

Módulo de potencia ACDC TPS-BM57050KTIF

Descripción general
El TPS-BM57050KTIF es un módulo de potencia AC‑DC bidireccional trifásico diseñado para la conversión de energía de alta potencia sin corriente en la línea neutra. Emplea tecnología de conmutación suave (soft switching) para reducir las pérdidas de conmutación y aumentar la fiabilidad. El módulo entrega hasta 50 kW con alta eficiencia (96% AC→DC, 95% DC→AC), factor de potencia alto (PF >0,99) y baja THDi (<5%), adecuado para bancos de prueba industriales y sistemas de reciclaje de energía. Soporta entradas nominales 380/400/415 VAC, salida de bus 570 VDC, diseño modular y refrigeración por aire forzado. Dispone de comunicaciones CAN y RS485 para integración de control y monitorización.

Características clave

• Conversión AC‑DC bidireccional trifásica sin corriente de línea neutra
• Topología de conmutación suave para reducir pérdidas y mejorar la fiabilidad
• Alta eficiencia: 96% (AC a DC) y 95% (DC a AC)
• Factor de potencia >0,99 y THDi <5% para calidad de energía estable
• Potencia nominal: 50 000 W
• Tensiones de entrada nominales: 380/400/415 VAC; corriente de entrada ≤88 A (AC→DC)
• Bus DC: 570 VDC; corriente de salida 87,8 A (DC→AC)
• Diseño modular para expansión y mantenimiento simplificado
• Refrigeración por aire forzado adecuada para operación continua bajo carga
• Interfaces de comunicación: CAN, RS485

Aplicaciones

• Pruebas y validación de Battery PACK
• Pruebas de potencia bidireccional (AC↔DC) para bancos de ensayo de electrónica de potencia
• Reciclaje de energía y pruebas de envejecimiento acelerado para sistemas de almacenamiento
• Aplicaciones de laboratorio e industriales de alta potencia

Especificaciones técnicas

• Article Number: HPM1293
• Manufacturer Code: HPM010048
• Manufacturer: TPS
• Potencia nominal: 50 000 W
• Eficiencia: 96% (AC a DC), 95% (DC a AC)
• Rango de tensión de entrada: 342–460 VAC; nominal: 380/400/415 VAC
• Corriente de entrada: ≤88 A (AC→DC)
• Tensión del bus DC: 570 VDC
• Corriente de salida: 87,8 A (DC→AC)
• Rango de tensión de salida: 342–460 VAC (salida AC)
• Precisión de tensión de salida: ±1% (AC→DC)
• Flujo de aire: frente → atrás
• Dimensiones (L×A×H): 435 × 86 × 600 mm
• Peso: ≤23 kg

Mecánica, comunicaciones y cumplimiento

• Refrigeración: aire forzado
• Comunicación: CAN, RS485 para monitorización y control
• Diseño: modular para expansión y mantenimiento
• Normas y certificaciones: IEC62477-1, EN55032, UL, CE, TUV
