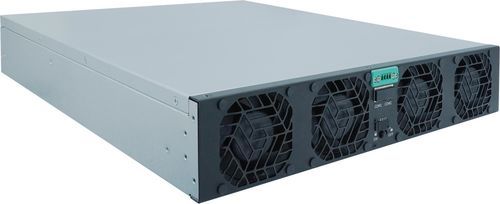

Módulo de potencia ACDC TPS-BM57050KTIF-S

Descripción del producto
El módulo de potencia bidireccional TPS-BM57050KTIF-S es un módulo AC-DC trifásico de alto rendimiento diseñado para la conversión de energía versátil. Funciona sin corriente de línea neutra y utiliza tecnología avanzada de conmutación suave para mejorar la fiabilidad y reducir las pérdidas energéticas. El módulo entrega hasta 50,000 W de potencia con alta eficiencia (96% AC→DC, 95% DC→AC), un elevado factor de potencia (PF > 0.99) y baja distorsión armónica total (THDi < 5%), proporcionando una salida de energía estable y limpia. Presenta un diseño modular, refrigeración por aire forzado e integra comunicaciones CAN y RS485 para monitorización y control. La unidad cumple con IEC62477-1 y EN55032 y cuenta con certificaciones UL, CE y TUV.

Características principales

• Diseño bidireccional y trifásico que permite la conversión de energía AC↔DC.
• Funcionamiento sin corriente de línea neutra para mayor seguridad y eficiencia en sistemas trifásicos.
• Tecnología avanzada de conmutación suave para reducir las pérdidas de conmutación y aumentar la fiabilidad.
• Alta eficiencia: 96% (AC→DC) y 95% (DC→AC).
• Excelentes prestaciones eléctricas: Factor de potencia > 0.99 y THDi < 5%.
• Alta capacidad de potencia: 50,000 W (50 kW).
• Entrada: 380/400/415 VAC (nominal), rango de operación 342–460 VAC; corriente de entrada ≤ 88 A (AC→DC).
• Salida: 570 VDC (nominal) y rango 342–460 VAC; corriente de salida hasta 87.8 A (AC→DC).
• Diseño modular para facilitar la expansión y el mantenimiento.
• Refrigeración por aire forzado para mantener una operación estable bajo carga.
• Comunicación integrada: interfaces CAN y RS485.
• Dimensiones compactas y peso manejable para la instalación.
• Cumple con IEC62477-1 y EN55032; certificado UL, CE, TUV.

Características / Especificaciones técnicas

• Air Flow: From front to rear
• Dimensiones (L × W × H): 435 × 86 × 600 mm
• Eficiencia: 95% (DC→AC), 96% (AC→DC)
• Corriente de entrada: ≤ 88 A (AC→DC), 87.8 A (DC→AC)
• Potencia de entrada: 50,000 W (DC→AC)
• Tensión de entrada: 342–460 VAC, 570 VDC
• Corriente de salida: 87.8 A (AC→DC)
• Potencia de salida: 50,000 W (AC→DC)
• Tensión de salida: 570 VDC, 342–460 VAC
• Precisión de tensión de salida: ±1% (AC→DC)
• Tensión de entrada nominal: 380 VAC, 400 VAC, 415 VAC
• Peso: ≤ 23 kg
• Article Number: HPM1295
• Manufacturer Code: HPM010050
• Manufacturer: TPS
