Módulo de potencia BiDi ACDC TPS-BM157200UHIRT

Detalles del producto

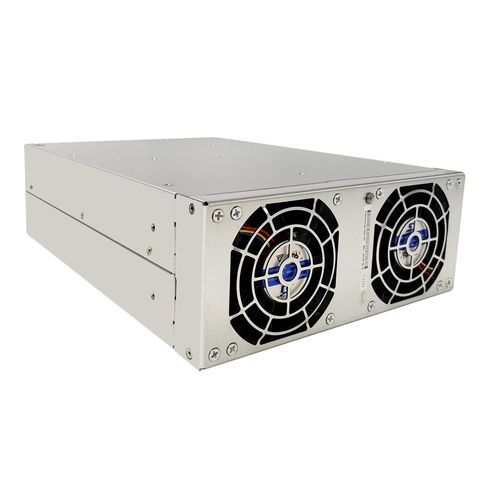

Módulo de potencia bidireccional TPS-BM157200UHIRT
El módulo de potencia bidireccional TPS-BM157200UHIRT es un módulo AC-DC trifásico de alto rendimiento de 7200W, parte de la serie TPS-BM157200UHIT/TPS-BM157200UHIRT, diseñado para una conversión de energía bidireccional sin interrupciones en sistemas trifásicos. Como módulo de potencia trifásico sin línea neutra, elimina los problemas de corriente de línea neutra, resolviendo completamente el problema de la corriente de línea neutra en los sistemas eléctricos y asegurando un funcionamiento estable. Funcionando como un módulo de aislamiento bidireccional AC-DC trifásico, soporta el funcionamiento confiable del inversor en sistemas conectados a la red (módulo de potencia de inversor conectado a la red) con una salida nominal de 7200W en dirección AC-DC y 5760W en dirección DC-AC. Opera con una entrada de 480VAC (módulo de potencia de entrada 480VAC) dentro de un rango de 384~528VAC (carga completa) y entrega una salida estable de 15VDC (módulo bidireccional de salida 15VDC) con una corriente nominal de 480A (módulo de potencia de salida DC 480A). Con una eficiencia máxima del 91,5% en AC-DC (módulo bidireccional de alta eficiencia 91,5%) y del 90,5% en DC-AC (módulo de eficiencia 90,5% DC-AC), mantiene una excelente calidad de potencia con un alto factor de potencia (PF>0,99, módulo trifásico PF>0,99 alto) y baja distorsión armónica total (THDi <5%, módulo de potencia THDi <5% bajo) bajo carga completa. Equipado con tecnología de módulo de conmutación bidireccional de voltaje sin interrupciones, cumple con los requisitos de respuesta rápida de los equipos de prueba. Con refrigeración por aire forzado (tipo R: entrada trasera y salida frontal, con ventilador frontal y terminal trasero), se adapta a entornos difíciles sin reducción de potencia a 45°C (módulo de potencia adaptable a entornos difíciles) y cumple con la norma EN55032 (módulo de potencia conforme a EN55032). Con un diseño de módulo de potencia bidireccional modular, soporta la expansión inteligente y el funcionamiento paralelo automático de hasta 4 unidades. Puede pasar la certificación UL/CE/TUV (módulo de potencia certificable UL/CE/TUV), lo que lo hace ideal para aplicaciones de módulo de prueba de formación de celdas, módulo de prueba bidireccional de potencia y módulo de potencia reciclable de energía como módulo de potencia AC-DC LV trifásico.

Características clave

• Diseño trifásico sin línea neutra: Elimina la corriente de línea neutra, resolviendo problemas de línea neutra del sistema eléctrico para un funcionamiento estable.
• Métricas de alto rendimiento: 7200W AC-DC/5760W DC-AC, eficiencia del 91,5%/90,5%, salida de 15VDC/480A, PF>0,99 y THDi <5%.
• Conmutación e aislamiento sin interrupciones: Soporta el funcionamiento del inversor conectado a la red con conmutación de voltaje sin interrupciones, cumpliendo con las necesidades de respuesta rápida de los equipos de prueba.
• Modular y expandible: Hasta 4 unidades en paralelo para una escalabilidad de potencia flexible a través de la expansión inteligente.
• Confiable y conforme: Refrigeración por aire forzado tipo R, adaptabilidad a entornos difíciles, cumplimiento EN55032 y certificable UL/CE/TUV.

Especificaciones

Flujo de aire	De atrás hacia adelante
Dimensiones (L*W*H)(mm)	176*86*285
Eficiencia	90,5%(DC a AC), 91,5%(AC a DC)
Corriente de entrada	≤12A(AC a DC), 384A(DC a AC)
Potencia de entrada	5760W(DC a AC)
Voltaje de entrada	15Vdc, 384-528Vac
Corriente de salida	480A(AC a DC)
Potencia de salida	7200W(AC a DC)
Voltaje de salida	15Vdc, 343-456Vac
Precisión del voltaje de salida	1%(AC a DC)
Voltaje de entrada nominal	480Vac
Peso	≤8kg

Características / Especificaciones técnicas

• Módulo de potencia bidireccional para sistemas trifásicos
• Salida 7200W AC-DC, salida 5760W DC-AC
• Eficiencia del 91,5% (AC-DC), eficiencia del 90,5% (DC-AC)
• Voltaje de entrada: 480VAC (384~528VAC carga completa)
• Salida: 15VDC, 480A
• Factor de potencia >0,99, THDi <5%
• Refrigeración por aire forzado (tipo R)
• Operación en paralelo hasta 4 unidades
• Certificable UL/CE/TUV
• Conforme a EN55032
• Adaptable a entornos difíciles (sin reducción de potencia a 45°C)
• Dimensiones: 176*86*285 mm
• Peso: ≤8kg
