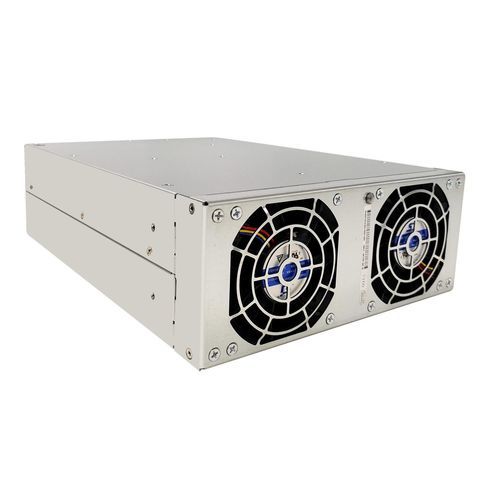

Módulo de potencia ACDC TPS-BM157200THIT

BiDi ACDC

Detalles del producto
El módulo de potencia bidireccional TPS-BM157200THIT es un módulo AC-DC trifásico de alto rendimiento de 7200W, parte de la serie TPS-BM157200THIT/TPS-BM157200THIRT, diseñado para una conversión de energía bidireccional sin interrupciones en sistemas trifásicos. Como módulo de potencia trifásico sin línea neutra, elimina los problemas de corriente de línea neutra, resolviendo completamente el problema de la corriente de línea neutra en los sistemas de energía y permitiendo un funcionamiento confiable del inversor en configuraciones conectadas a la red. Funcionando como un módulo de aislamiento bidireccional AC-DC trifásico, entrega 7200W en dirección AC-DC con una salida de 15VDC y una corriente de 480A, mientras soporta 5760W en dirección DC-AC. Opera con una entrada de 380/400/415VAC en el rango de 343~456VAC (carga completa) y ofrece una eficiencia máxima del 91,5% en AC-DC y del 90,5% en DC-AC, con un factor de potencia alto (PF>0,99) y un THDi bajo (<5%) bajo carga completa. Equipado con tecnología de conmutación bidireccional de voltaje sin interrupciones, cumple con los requisitos de respuesta rápida de los equipos de prueba. Ofrece un excelente rendimiento EMC conforme a la norma EN55032 y refrigeración por aire forzado (entrada frontal por defecto y salida trasera), adaptándose a entornos difíciles sin reducción de potencia a 45°C. Con un diseño modular, soporta hasta 4 unidades en paralelo para una expansión inteligente. Puede pasar las certificaciones UL/CE/TUV, lo que lo hace ideal para aplicaciones de prueba de formación de celdas, prueba bidireccional de potencia y módulo de potencia reciclable como módulo de potencia AC-DC trifásico de baja tensión.

Características clave

• Diseño trifásico sin línea neutra: Elimina la corriente de línea neutra, asegurando un funcionamiento estable en sistemas trifásicos.
• Métricas de alto rendimiento: 7200W AC-DC/5760W DC-AC, 91,5%/90,5% de eficiencia, salida de 15VDC/480A, PF>0,99 y THDi <5%.
• Conmutación e aislamiento sin interrupciones: Soporta el funcionamiento del inversor conectado a la red con conmutación de voltaje sin interrupciones para equipos de prueba.
• Modular y expandible: Hasta 4 unidades en paralelo para una escalabilidad de potencia flexible a través de una expansión inteligente.
• Confiable y conforme: Refrigeración por aire forzado, adaptabilidad a entornos difíciles, conformidad con EN55032 y certificable UL/CE/TUV.

Especificaciones
Parámetro | Valor
Flujo de aire | De adelante hacia atrás
Dimensiones (L*W*H)(mm) | 176*86*285
Eficiencia | 90,5%(DC a AC), 91,5%(AC a DC)
Corriente de entrada | ≤14A(AC a DC), 384A(DC a AC)
Potencia de entrada | 5760W(DC a AC)
Voltaje de entrada | 15Vdc, 343-456Vac
Corriente de salida | 480A(AC a DC)
Potencia de salida | 7200W(AC a DC)
Voltaje de salida | 15Vdc, 343-456Vac
Precisión del voltaje de salida | 1%(AC a DC)
Voltaje de entrada nominal | 380Vac, 400Vac, 415Vac
Peso | ≤5kg

Características / Especificaciones técnicas

• Conversión de energía bidireccional para sistemas trifásicos
• Operación AC-DC y DC-AC
• Eficiencia máxima: 91,5% (AC-DC), 90,5% (DC-AC)
• Salida: 15VDC, 480A
• Rango de voltaje de entrada: 343~456VAC
• Operación en paralelo: hasta 4 unidades
• Refrigeración por aire forzado (entrada frontal, salida trasera)
• Conforme a la norma EN55032
• Certificable UL/CE/TUV
• Adaptable a entornos difíciles (sin reducción de potencia a 45°C)
• Ideal para pruebas de formación de celdas, pruebas bidireccionales de potencia, reciclaje de energía
