Inductor de ferrita WL0243
de alambre bobinadode bajas frecuenciascircular

Inductor de ferrita - WL0243 - Weilong Intelligent Technology (Dongguan) Co., Ltd. - de alambre bobinado / de bajas frecuencias / circular
Inductor de ferrita - WL0243 - Weilong Intelligent Technology (Dongguan) Co., Ltd. - de alambre bobinado / de bajas frecuencias / circular
Inductor de ferrita - WL0243 - Weilong Intelligent Technology (Dongguan) Co., Ltd. - de alambre bobinado / de bajas frecuencias / circular - imagen - 2
Inductor de ferrita - WL0243 - Weilong Intelligent Technology (Dongguan) Co., Ltd. - de alambre bobinado / de bajas frecuencias / circular - imagen - 3
Inductor de ferrita - WL0243 - Weilong Intelligent Technology (Dongguan) Co., Ltd. - de alambre bobinado / de bajas frecuencias / circular - imagen - 4
Inductor de ferrita - WL0243 - Weilong Intelligent Technology (Dongguan) Co., Ltd. - de alambre bobinado / de bajas frecuencias / circular - imagen - 5
Añadir a mis favoritos
Añadir al comparador

Características

Tecnología
de alambre bobinado, de ferrita
Características eléctricas
de bajas frecuencias
Estructura
cuadrado, circular
Aplicaciones
inalámbrica
Otras características
de cobre, de hilo de cobre circular esmaltado
Corriente primaria

Mín.: 1 A

Máx.: 3 A

Descripción

Descripción general

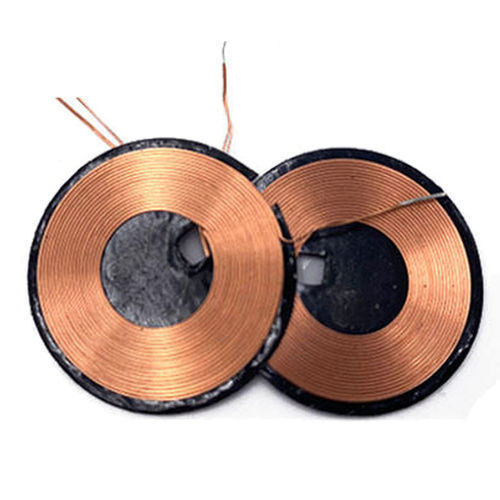

La bobina de carga inalámbrica WL0243 es una bobina en espiral plana para transferencia inductiva de energía. Está confeccionada con hilo de cobre esmaltado y puede incorporar una lámina de ferrita para reducir las EMI y concentrar el flujo magnético. El diseño está pensado para dispositivos compactos y módulos industriales donde el espacio, la gestión térmica y la repetibilidad eléctrica son críticos.

Características
  • Hilo de cobre esmaltado bobinado con precisión para rendimiento magnético consistente
  • Inductancia estable con factor de calidad Q ≥ 30
  • Baja resistencia continua (DCR) para minimizar pérdidas
  • Blindaje con lámina de ferrita opcional para reducir EMI y mejorar el acoplamiento
  • Geometría en espiral plana para integración de perfil bajo
  • Dimensiones exterior/interior, calibre de hilo e inductancia personalizables
  • Opciones de terminales: almohadilla para soldar o cable; montaje mediante adhesivo


Especificaciones eléctricas
  • Inductancia (L): 300–500 µH
  • Tolerancia de inductancia: ±5%
  • Frecuencia de prueba: 125 kHz (0,25 kHz indicado en contexto)
  • Resistencia DC (DCR): 80–250 mΩ
  • Corriente nominal (Irms): 1–3 A
  • Frecuencia de funcionamiento: 85–205 kHz
  • Factor de calidad (Q): ≥ 30
  • Resistencia de aislamiento: ≥ 100 MΩ


Especificaciones mecánicas
  • Forma de bobina: redonda o cuadrada
  • Tipo de hilo: cobre esmaltado
  • Blindaje: lámina de ferrita (opcional)
  • Aislamiento: película PET o PI
  • Tipo de terminal: almohadilla para soldar o cable
  • Montaje: fijación por adhesivo


Modelos disponibles (dimensiones mecánicas)
  • WL 35 — Diámetro exterior 35 mm / interior 15 mm / Espesor 2,0 mm
  • WL 43 — Diámetro exterior 43 mm / interior 20 mm / Espesor 2,0 mm
  • WL 50 — Diámetro exterior 50 mm / interior 25 mm / Espesor 3,0 mm


Aplicaciones
Adecuada para carga inductiva en smartphones, tablets, wearables, auriculares inalámbricos, cargadores de automóvil, dispositivos domésticos inteligentes, ciertos equipos médicos que requieren integración hermética y equipos industriales donde la energía inalámbrica simplifica las conexiones y reduce el desgaste mecánico.

Ventajas y desventajas
  • Ventajas: elimina conectores mecánicos, permite diseños sellados/antipolvo, parámetros eléctricos constantes, flexibilidad de forma y opciones de personalización.
  • Desventajas: eficiencia final inferior a la carga por cable, posible generación de calor si hay desalineación, distancia de transferencia limitada que exige alineación cercana, mayor complejidad del circuito de control.


Cómo elegir
  • Ajuste la inductancia y la tolerancia de la bobina al controlador de carga inalámbrica y a la frecuencia de operación prevista.
  • Diseñe para la frecuencia de funcionamiento objetivo (rango típico Qi ≈ 85–205 kHz).
  • Equilibre el diámetro del hilo para gestionar DCR y calentamiento manteniendo las restricciones de tamaño.
  • Elija el grosor de blindaje de ferrita adecuado para reducir EMI y optimizar el acoplamiento.
  • Seleccione diámetros exterior/interior y espesor según el espacio del dispositivo y los requisitos de potencia.


Especificaciones técnicas
  • Rango de inductancia: 300–500 µH
  • Tolerancia: ±5%
  • Frecuencia de prueba: 125 kHz (con 0,25 kHz indicado)
  • DCR: 80–250 mΩ
  • Corriente nominal: 1–3 A
  • Frecuencia de funcionamiento: 85–205 kHz
  • Q: ≥ 30
  • Resistencia de aislamiento: ≥ 100 MΩ
  • Formas: redonda o cuadrada, espiral plana
  • Hilo: cobre esmaltado
  • Blindaje: lámina de ferrita
  • Aislamiento: PET / PI
  • Terminales: almohadilla para soldar o cable
  • Montaje: fijación por adhesivo
  • Dimensiones modelos: WL 35 (Ø ext. 35 mm / int. 15 mm / esp. 2,0 mm), WL 43 (Ø ext. 43 mm / int. 20 mm / esp. 2,0 mm), WL 50 (Ø ext. 50 mm / int. 25 mm / esp. 3,0 mm)
