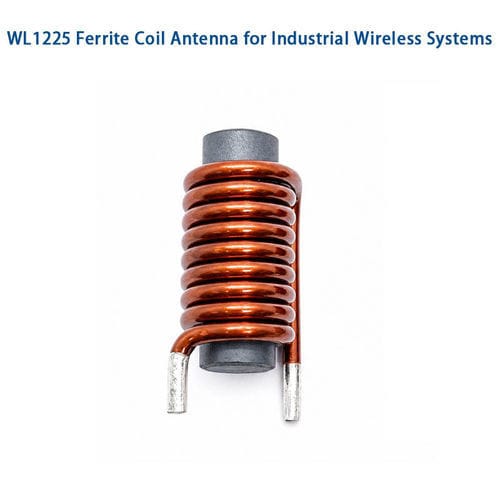

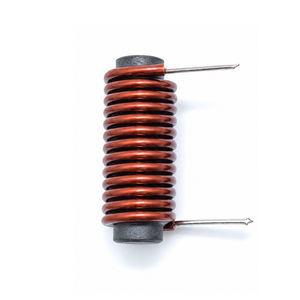

Inductor de ferrita WL1225

de núcleo de ferritamagnéticoRF

Resumen del producto
Antena de bobina de ferrita con núcleo de ferrita de alta permeabilidad y bobinado de cobre esmaltado de precisión. Diseñada para instalaciones industriales compactas, proporciona alta sensibilidad magnética y facilita la integración frente a antenas de hilo. Personalizable en inductancia, rango de frecuencia, tipo de bobinado y método de montaje; adecuada para receptores AM, lectores RFID, sensores IoT, módulos de navegación y equipos de monitorización industrial.

Cómo funciona
La antena concentra el flujo magnético RF en el núcleo de ferrita; el flujo variable induce una tensión en el bobinado de cobre. El núcleo de ferrita aumenta la permeabilidad efectiva, mejorando la sensibilidad en señales LF–MF respecto a una bobina de aire del mismo tamaño. La bobina y el núcleo forman un circuito inductivo que puede ajustarse con condensadores para resonar en frecuencias objetivo. La respuesta magnética direccional ayuda a reducir interferencias y facilita el posicionamiento en ensamblajes compactos.

Características principales

• Alta sensibilidad magnética y Q optimizada para la banda de frecuencia objetivo
• Huella compacta (longitud típica 25 mm) y peso reducido
• Bajo consumo y comportamiento eléctrico estable
• Diseño de bobinado, material de ferrita, inductancia y montaje personalizables
• Encapsulado opcional: barniz, epoxi o recubrimiento para protección ambiental
• Apta para frecuencias de operación LF–MF (kHz–MHz)

Aplicaciones

• Receptores de radio AM y receptores portátiles
• Lectores RFID, control de acceso y sistemas de identificación
• Dispositivos IoT: contadores inteligentes, sensores ambientales y sensores inalámbricos de bajo consumo
• Electrónica automotriz: acceso sin llave, TPMS, módulos de navegación
• Automatización industrial: sensores inalámbricos, monitorización y comunicación máquina
• Dispositivos electrónicos compactos de uso profesional o consumo

Ficha técnica (resumen)
Elemento — Descripción
Inductor de bobina ferrita — Hilo de cobre esmaltado
Diámetro del hilo — 0,2 mm (opciones AWG disponibles)
Tipo de bobinado — Bobinado monocapa redondo o seccional (personalizable)
Material del núcleo — Varilla de ferrita
Longitud de huella — 25 mm
Encapsulado — Barniz, epoxi o recubrimiento opcional
Montaje — A través de patilla o montaje personalizado

Especificaciones eléctricas (típicas)
Parámetro — Descripción
Rango de inductancia — 0,1 µH – 100 µH (personalizable)
Tolerancias — ±2%, ±5%, ±10%
Resistencia DC (DCR) — Personalizable según calibre del hilo y bobinado
Factor Q — Q alto, optimizado para la frecuencia
Frecuencia de auto-resonancia — Dependiente de la aplicación, típicamente elevada
Frecuencia de operación — Rango kHz a MHz
Corriente nominal — Especificada por diseño
Resistencia de aislamiento — ≥100 MΩ

Ventajas

• Tamaño de instalación muy compacto con alta sensibilidad
• Buena selectividad de frecuencia y rendimiento eléctrico estable
• Opciones flexibles de personalización OEM (núcleo, bobinado, conector, montaje)
• Adecuada para integrarse en dispositivos industriales con espacio limitado

Desventajas

• Ancho de banda más estrecho comparado con algunas antenas de banda ancha
• Rendimiento muy dependiente de la calidad del material ferrita y del ajuste en frecuencia
• Los núcleos de ferrita son frágiles y sensibles a impactos mecánicos
• Sensibilidad a objetos metálicos cercanos y a la colocación

Resolución de problemas y problemas comunes

• Mala recepción — comprobar orientación, integridad del núcleo, vueltas del bobinado y ajuste
• Desajuste de frecuencia — verificar inductancia y condensadores de ajuste
• Ruido alto — mejorar apantallamiento y alejar de fuentes de interferencia
• Reducción de sensibilidad — inspeccionar calidad del bobinado y selección de ferrita
• Daños mecánicos — manipular los núcleos de ferrita con cuidado durante montaje y transporte

Notas adicionales
La serie WL1225 admite personalización OEM para inductancia, material de ferrita, calibre de hilo, estilo de montaje y diseño de conectores para cumplir requisitos industriales. Usos típicos: AM, RFID, IoT, módulos automotrices y sensores industriales.

Especificaciones técnicas

• Modelo: WL1225
• Núcleo: varilla magnética de ferrita
• Longitud de huella: 25 mm
• Hilo: cobre esmaltado, diámetro típico 0,2 mm (otras opciones AWG disponibles)
• Bobinado: monocapa redondo o seccional (personalizable)
• Rango de inductancia: 0,1 µH – 100 µH (personalizable)
• Tolerancias: ±2%, ±5%, ±10%
• Frecuencia de operación: kHz a MHz (ajustable)
• Resistencia de aislamiento: ≥100 MΩ
• Encapsulado: barniz / epoxi / recubrimiento opcional
• Montaje: a través de patilla o montaje personalizado
• Corriente nominal / DCR: especificados según diseño personalizado
