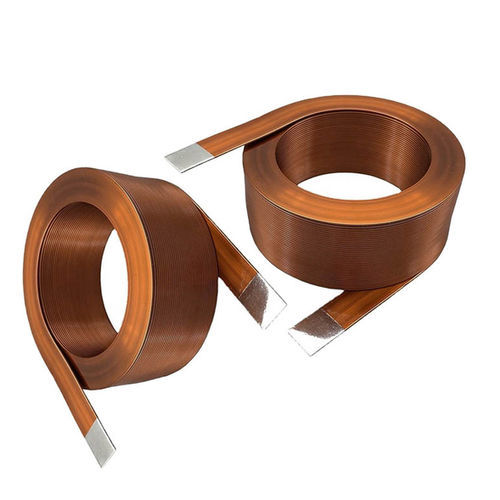

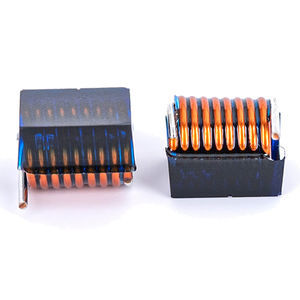

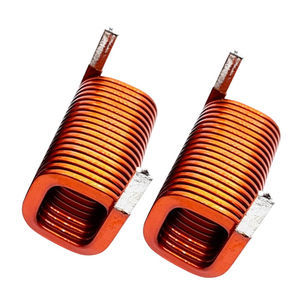

Bobina de núcleo hueco WL5058

de aislamientode alta frecuenciaRF

Resumen
La bobina de hilo plano WL5058 es un devanado electromagnético fabricado con conductor plano (rectangular) de cobre esmaltado. Su geometría incrementa la cantidad de cobre en la ventana de bobinado, mejorando la eficiencia eléctrica y la disipación térmica. El WL5058 está diseñado para aplicaciones industriales que requieren componentes inductivos compactos y puede suministrarse con opciones de montaje y encapsulado personalizadas.

Detalles clave del producto
El conductor plano reduce los espacios entre espiras, aumenta el área de contacto del conductor y disminuye la resistencia continua en comparación con devanados de hilo redondo. El WL5058 puede especificarse en dimensiones, inductancia, resistencia, temperatura de funcionamiento y tipo de montaje según las necesidades de la aplicación.

Datos técnicos (composición y mecánica)
Elemento: Descripción
Núcleo de hilo plano: Hilo de cobre esmaltado
Diámetro del hilo: 0,45 mm (opciones AWG disponibles)
Tipo de bobinado: Bobinado monocapa redondo o por secciones
Material del núcleo: Aire (no magnético), conductor de cobre
Longitud de huella: 5 mm
Encapsulado: Barniz, epoxi o recubrimiento opcional
Montaje: Pasante / personalizado

Especificaciones eléctricas (típicas)
Parámetro: Descripción
Rango de inductancia: 0,1 µH – 100 µH (personalizable)
Tolerancia de inductancia: ±2%, ±5%, ±10%
Resistencia DC (DCR): ejemplo 25 Ω con 27 vueltas
Factor Q: Alto, optimizado por banda de frecuencia
Frecuencia de auto‑resonancia: Dependiente de la aplicación, típicamente alta
Frecuencia de funcionamiento: Rango kHz a MHz
Corriente nominal: Definida por diseño personalizado
Resistencia de aislamiento: ≥100 MΩ

Cómo funcionan las bobinas planas
Al circular corriente por el conductor plano se genera un campo magnético por inducción electromagnética. La geometría plana incrementa el relleno de cobre y reduce los huecos de aire, mejorando la eficiencia magnética, reduciendo pérdidas y facilitando la disipación térmica. Estas características son adecuadas para motores, transformadores, solenoides y circuitos inductivos de alta frecuencia.

Características

• Mayor factor de relleno de cobre para mayor eficiencia
• Menor resistencia continua y reducción de pérdidas
• Diseño compacto para espacios de instalación limitados
• Mejor disipación térmica
• Generación de campo magnético elevada por volumen
• Mayor capacidad de transporte de corriente
• Geometría de bobinado estable para rendimiento repetible
• Reducción de ruido electromagnético y vibraciones
• Adecuado para amplios rangos de frecuencia, incluidas aplicaciones de alta frecuencia
• Disponible con barniz, epoxi o recubrimiento para protección ambiental

Aplicaciones

• Motores eléctricos y sistemas de control de motores (incluidas aplicaciones EV)
• Transformadores e inductores de potencia para inversores y fuentes de alimentación
• Solenoides, relés y actuadores electromagnéticos
• Electrónica automotriz (inyectores, actuadores, sistemas de carga)
• Automatización industrial, válvulas y equipos robóticos
• Sistemas de conversión y almacenamiento de energía (inversores, convertidores)
• Dispositivos médicos que requieren inductores y actuadores compactos
• Circuitos RF y telecomunicaciones, electrónica aeroespacial y electrodomésticos

Ventajas y desventajas
Ventajas

• Mejor aprovechamiento del espacio de bobinado y mayor rendimiento por volumen
• Resistencia reducida que limita la generación de calor
• Permite componentes con menor huella para la misma función eléctrica
• Mejor comportamiento térmico que prolonga la vida útil
• Reducción de vibraciones y emisiones electromagnéticas en muchas aplicaciones

Desventajas

• Fabricación que requiere equipos de bobinado especializados
• Coste unitario generalmente mayor que las bobinas de hilo redondo
• Riesgo de daño en el aislamiento si se dobla o manipula incorrectamente
• Construcción compacta que puede complicar reparaciones de campo

Solución de problemas

• Sobrecalentamiento: verificar la corriente nominal, la refrigeración y la tensión de alimentación
• Fallo de aislamiento: inspeccionar la integridad del recubrimiento y evitar doblados excesivos
• Pérdida de fuerza magnética: comprobar tensión, conexiones y continuidad del bobinado
• Ruido o vibración: verificar el montaje y estabilizar la fuente de alimentación
• Cortocircuito: inspeccionar contaminación y estado del aislamiento
• Circuito abierto: revisar soldaduras e integridad del hilo

Preguntas frecuentes - puntos clave

• ¿Qué es una bobina de hilo plano? — Un devanado electromagnético realizado con conductor plano/rectangular para aumentar el relleno de cobre y mejorar el rendimiento térmico y eléctrico.
• Beneficios principales — Mejor aprovechamiento del espacio, DCR más bajo, mayor capacidad de corriente y mejor comportamiento térmico.
• Usos comunes — Motores, transformadores, inductores, solenoides, electrónica de potencia y circuitos RF.
• Personalización — Inductancia, resistencia, dimensión de hilo, aislamiento, montaje y encapsulado pueden adaptarse según la aplicación.

Especificaciones (resumen)

• Modelo: WL5058
• Núcleo de hilo: Cobre esmaltado
• Diámetro típico del hilo: 0,45 mm
• Bobinado: Monocapa redondo o por secciones
• Núcleo: Aire (no magnético)
• Longitud de huella: 5 mm
• Encapsulado: Barniz / epoxi / recubrimiento (opcional)
• Montaje: Pasante / personalizado
• Inductancia: 0,1 µH – 100 µH (personalizable)
• Tolerancia: ±2%, ±5%, ±10%
• Ejemplo DCR: 25 Ω (27 vueltas)
• Frecuencia de funcionamiento: kHz–MHz
• Resistencia de aislamiento: ≥100 MΩ
