Inductor RF WL610

de alambre bobinadode airede núcleo hueco

Resumen del producto

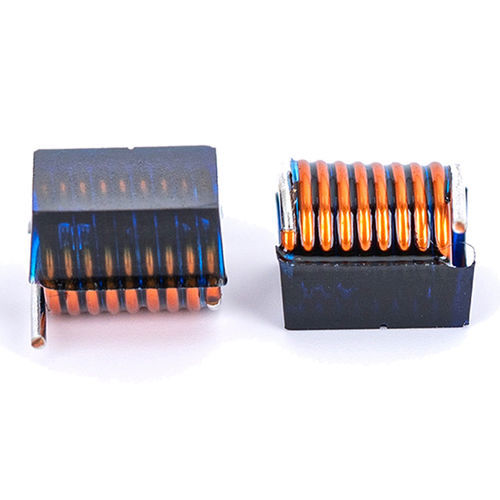

Una bobina inductora de aire SMD es un inductor bobinado para montaje superficial que utiliza el aire como medio magnético en lugar de un núcleo de ferrita o hierro. La ausencia de núcleo magnético elimina la saturación y las pérdidas de núcleo, proporcionando un comportamiento superior a alta frecuencia y un alto factor Q. Estos componentes compactos en encapsulado SMT son adecuados para diseño de circuitos RF, comunicaciones inalámbricas, adaptación de antena y filtrado de señales en electrónica de consumo, automoción, aplicaciones industriales y equipos médicos.

Puntos clave - Bobina inductora de aire SMD
Los inductores de núcleo de aire ofrecen bajas pérdidas a alta frecuencia, alta frecuencia de auto-resonancia, ausencia de saturación y mejor linealidad. Están disponibles en múltiples valores de inductancia y tamaños de encapsulado, y pueden personalizarse para aplicaciones OEM y montaje SMT automatizado.

Resumen de la hoja de datos (elementos seleccionados)
Descripción: Bobina inductora de aire SMD — hilo de cobre esmaltado
Diámetro del hilo: 0,1 mm (opciones AWG disponibles)
Tipo de bobinado: Bobinado monocapa redondo o seccional
Material del núcleo: Aire (no magnético) — conductor de cobre
Longitud de huella: 10–15 mm
Encapsulado: Barniz, epoxi o recubrimiento opcional
Montaje: SMT / opciones personalizadas

Especificaciones eléctricas (típicas)
Rango de inductancia: 0,1 µH – 100 µH (personalizable)
Tolerancias de inductancia: ±2%, ±5%, ±10%
Resistencia DC (DCR): Personalizada según diseño
Factor Q: Alto, optimizado por rango de frecuencia
Frecuencia de auto-resonancia: Alta, dependiente de la aplicación
Frecuencia de operación: Rango kHz a MHz
Corriente nominal: Definida por diseño (limitada por temperatura)
Resistencia de aislamiento: ≥100 MΩ

Cómo funciona
La corriente que atraviesa los devanados de cobre genera un campo magnético; dado que la trayectoria magnética es aire, no existen pérdidas por histéresis ni saturación magnética asociadas a núcleos ferromagnéticos. La reactancia inductiva aumenta con la frecuencia, haciendo que estas bobinas sean eficaces como filtros, supresores de ruido y elementos de adaptación de impedancia en circuitos RF y sistemas inalámbricos.

Aplicaciones industriales y típicas
Las aplicaciones típicas incluyen:

• Redes de adaptación de antena
• Módulos inalámbricos (Bluetooth, Wi‑Fi, GPS)
• Amplificadores RF, osciladores y filtros
• Transceptores RF y sistemas de antena
• Electrónica médica que requiere inductancia estable y baja distorsión
• Telmática y unidades de navegación para automoción
• Sistemas de control industrial, instrumentos de medida y equipos de prueba
• Electrónica de consumo y dispositivos IoT (encapsulado SMT compacto)

Ventajas

• Ausencia de saturación magnética
• Sin pérdidas de núcleo — bajas pérdidas a alta frecuencia
• Alto factor Q y mejor linealidad
• Alta frecuencia de auto-resonancia
• Baja distorsión de señal y buena estabilidad térmica
• Compatibilidad con montaje superficial para ensamblaje automatizado

Desventajas

• Menor inductancia por volumen frente a piezas con núcleo de ferrita
• Se requiere mayor tamaño para alcanzar inductancia equivalente
• Menor capacidad de almacenamiento de energía — no indicado para aplicaciones de almacenamiento de potencia
• Más susceptible a EMI externa si el diseño PCB no está optimizado
• Puede ser más costoso para requisitos de alta precisión o alta inductancia

Solución de problemas — problemas comunes y remedios

• Deriva de inductancia — Causa: deformación mecánica o variación de temperatura. Remedio: seleccionar piezas con tolerancias más estrictas y mejor estabilidad térmica.
• Sobrecalentamiento — Causa: corriente por encima de la nominal. Remedio: reducir corriente, elegir bobinado con DCR inferior o diseño con corriente nominal mayor y asegurar gestión térmica.
• Mala calidad de señal — Causa: bajo Q o SRF inadecuado. Remedio: seleccionar inductores de aire de mayor Q con SRF apropiado.
• Interferencia EMI — Causa: diseño de PCB deficiente o proximidad a componentes ruidosos. Remedio: aumentar separación, mejorar puesta a tierra y diseño PCB.
• Desplazamiento de frecuencia — Causa: capacitancia parásita o problemas de tolerancia. Remedio: revisar cálculos de resonancia y tolerancias.
• Defectos de soldadura / circuito abierto — Causa: perfil de reflujo inadecuado o daño mecánico. Remedio: inspeccionar soldaduras y seguir perfiles de reflujo SMT recomendados; manipular piezas con cuidado.

Especificaciones técnicas

• Modelo / serie: WL610
• Descripción: Bobina inductora de aire SMD (hilo de cobre esmaltado)
• Diámetro del hilo: 0,1 mm (opciones AWG disponibles)
• Bobinado: Monocapa, redondo o seccional
• Núcleo: Aire (no magnético)
• Longitud de huella: 10–15 mm
• Opciones de encapsulado: Barniz, epoxi o recubrimiento (opcional)
• Montaje: SMT / opciones personalizadas
• Rango de inductancia: 0,1 µH – 100 µH (personalizable)
• Tolerancias: ±2%, ±5%, ±10%
• Frecuencia de operación: kHz a MHz (aplicaciones RF)
• Factor Q: Alto (optimizado por frecuencia)
• Frecuencia de auto-resonancia: Alta (dependiente de la aplicación)
• DCR: Personalizado según diseño
• Corriente nominal: Definida por diseño (límite térmico)
• Resistencia de aislamiento: ≥100 MΩ
