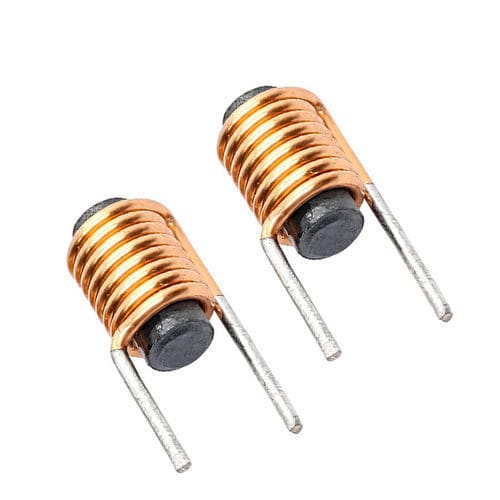

Inductor de ferrita WL0710

de núcleo de ferritamagnéticode alambre bobinado

Descripción general
El inductor de bobina de ferrita es un componente pasivo formado por un bobinado de cobre esmaltado alrededor de un núcleo magnético de ferrita. Almacena energía en un campo magnético y regula la corriente en los circuitos electrónicos. Los materiales de ferrita ofrecen alta permeabilidad y bajas pérdidas en el núcleo a altas frecuencias, mejorando el rendimiento en aplicaciones de alimentación y filtrado.

Resumen del producto
Estos inductores están diseñados para acumulación de energía, filtrado y supresión de EMI. La construcción combina un núcleo de varilla de ferrita con un bobinado en una sola capa o seccional. Disponibles en diversas geometrías y con bobinados personalizables, la serie WL0710 es adecuada para placas PCB compactas y circuitos conmutados donde se requiere inductancia estable y bajo ruido eléctrico.

Funcionamiento
Cuando la corriente circula por el bobinado de cobre, la energía eléctrica se convierte en energía magnética en el núcleo de ferrita. La alta permeabilidad relativa del núcleo aumenta la inductancia; las variaciones de corriente inducen una tensión contraria (ley de Lenz) que se opone a cambios rápidos de corriente. La composición de ferrita reduce las pérdidas por corrientes parásitas a altas frecuencias, haciendo estos inductores eficaces para suavizar señales y suprimir ruido.

Características principales

• Alta permeabilidad magnética y bajas pérdidas del núcleo en el rango kHz–MHz
• Diseño compacto y ligero apto para PCB con limitaciones de espacio
• Efectiva supresión de EMI en entornos ruidosos
• Valores de inductancia elevados alcanzables con núcleo de ferrita
• Opciones de encapsulado (barniz, epoxi) y diferentes tipos de montaje

Aplicaciones

• Fuentes conmutadas (SMPS) y sistemas de regulación de tensión
• Equipos de telecomunicaciones para filtrado y control EMI
• Electrónica automotriz (ECU, infotainment, unidades de control EV)
• Automatización industrial: variadores, PLCs y circuitos de control
• Inversores para energías renovables (solar, eólica)
• Electrónica de consumo que requiere control de ruido (smartphones, portátiles, drivers LED)

Ventajas y desventajas

• Ventajas: buen rendimiento a alta frecuencia, pérdidas reducidas, tamaño compacto, eficaz supresión de EMI
• Desventajas: posible saturación con sesgo DC elevado (reducción de inductancia), pérdidas dependientes de la calidad de la ferrita a frecuencias extremas, fragilidad mecánica en entornos severos, comportamiento no lineal con sesgos intensos

Solución de problemas

• Comprobar saturación del núcleo si la inductancia cae o la pieza se sobrecalienta con corriente alta
• Verificar la ubicación en PCB y la puesta a tierra para optimizar el rendimiento EMI
• Medir inductancia y DCR con puente LCR para confirmar especificaciones
• Inspeccionar el núcleo para detectar grietas o daños mecánicos y reemplazar si es necesario
• Usar termografía para localizar puntos calientes y validar el comportamiento térmico

Ficha técnica (resumen)
Elemento: Inductor de bobina de ferrita
Hilo: Cobre esmaltado
Diámetro del hilo: 0,8 mm (opciones AWG disponibles)
Tipo de bobinado: Bobinado de una sola capa, redondo o seccional
Material del núcleo: Varilla de ferrita
Longitud de huella: 8 mm
Encapsulado: Barniz, epoxi o recubrimiento opcional
Montaje: Through-foot o montaje personalizado

Especificaciones eléctricas (típicas)
Rango de inductancia: 0,1 µH – 100 µH (personalizable)
Tolerancias de inductancia: ±2%, ±5%, ±10%
Resistencia DC (DCR): Personalizable según diseño
Factor Q: Alto, optimizado para la gama de frecuencia prevista
Frecuencia auto-resonante: Alta, dependiente de la aplicación
Frecuencia de funcionamiento: Rango kHz a MHz
Corriente nominal: Definida por diseño (considerar sesgo DC y saturación)
Resistencia de aislamiento: ≥100 MΩ

CÓMO SELECCIONAR UN INDUCTOR DE BOBINA DE FERRITA (puntos clave)

• Definir el valor de inductancia requerido y la gama de frecuencia
• Considerar la corriente máxima y el sesgo DC para evitar la saturación
• Elegir la calidad de ferrita adecuada a la frecuencia para minimizar pérdidas
• Verificar estabilidad térmica para aplicaciones automotrices e industriales
• Evaluar tamaño y empaquetado para requisitos de dispositivos compactos
• Asegurar baja DCR para reducir pérdidas I²R y calentamiento
• Considerar variantes apantalladas en aplicaciones sensibles a EMI
• Prototipar y probar en condiciones reales de operación

Cálculo y consejos de diseño (resumen)
Usar el factor de inductancia A_L para dimensionado inicial: L = A_L × N² (L en nH, N = número de vueltas). Para mayor precisión aplicar modelos de circuito magnético: ℛ = l / (μ0 × μr × A) y L = N² / ℛ_total, incluyendo la reluctancia del entrehierro. Tener en cuenta el sesgo DC, la dependencia en frecuencia de la permeabilidad y los efectos de fringing al diseñar para corrientes continuas elevadas o amplios rangos de frecuencia.

Características / Especificaciones técnicas

• Modelo: WL0710
• Material del núcleo: Ferrita (varilla magnética)
• Bobinado: Cobre esmaltado, una sola capa o seccional
• Diámetro típico del hilo: 0,8 mm (opciones AWG disponibles)
• Longitud de huella: 8 mm
• Encapsulado: Barniz, epoxi o recubrimiento opcional
• Montaje: Through-foot o personalizado
• Rango de inductancia: 0,1 µH – 100 µH (personalizable)
• Tolerancias: ±2%, ±5%, ±10%
• Resistencia DC (DCR): Personalizable
• Factor Q: Alto
• Frecuencia de funcionamiento: kHz a MHz
• Frecuencia auto-resonante: Alta
• Corriente nominal: Definida según diseño
• Resistencia de aislamiento: ≥100 MΩ
