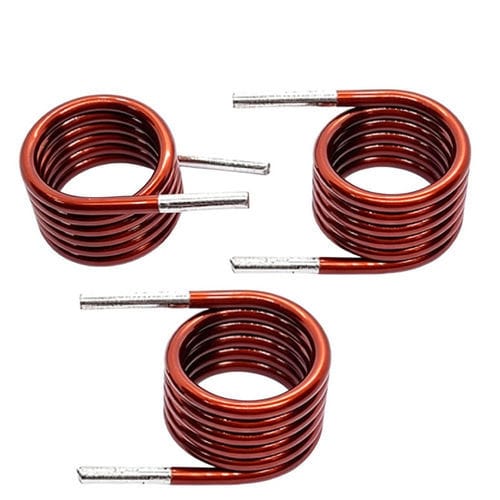

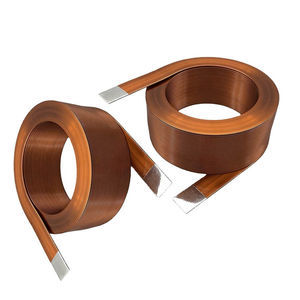

Inductor de aire WL1914

de núcleo huecode alta frecuenciaHF

Descripción del producto
Una bobina de inductor de núcleo de aire es un componente electrónico formado por el enrollado de hilo de cobre esmaltado en una bobina sin material de núcleo magnético. Proporciona inductancia de baja pérdida para aplicaciones de alta frecuencia al usar el aire como ruta magnética, evitando la saturación y la histéresis del núcleo. Usos típicos: comunicaciones radio, circuitos RF, antenas, filtros, osciladores, redes de cruce de audio y sistemas electrónicos industriales.

Ficha técnica
Artículo - Descripción
Bobina de inductor de núcleo de aire - Hilo de cobre esmaltado
Diámetro del hilo - 0,20 mm (opciones AWG disponibles)
Tipo de bobinado - Bobinado monocapa redondo o seccional
Material del núcleo - Aire (no magnético)
Longitud de huella - 15 mm
Encapsulado - Barniz, epoxi o recubrimiento opcional
Montaje - Through-hole o personalizado

Especificaciones eléctricas (típicas)
Rango de inductancia - 0,1 µH – 100 µH (personalizable)
Tolerancia - ±2%, ±5%, ±10%
Resistencia DC (DCR) - 14 Ω (ejemplo con 5,5 vueltas)
Factor Q - Alto Q, optimizado por rango de frecuencias
Frecuencia de auto-resonancia - Alta (dependiente de la aplicación)
Frecuencia de operación - Rango kHz a MHz
Corriente nominal - Especificada por diseño
Resistencia de aislamiento - ≥100 MΩ

Principio de funcionamiento
La bobina opera por inducción electromagnética: la corriente a través del bobinado genera un campo magnético en el aire; los cambios de corriente inducen una tensión que se opone a las variaciones rápidas. La inductancia depende del número de vueltas, diámetro de la bobina, separación y calibre del hilo.

Características

• Optimizada para rendimiento en alta frecuencia
• Sin saturación ni histéresis del núcleo magnético
• Bajas pérdidas y distorsión de señal
• Inductancia estable en la gama especificada
• Compacta y ligera
• Respuesta electromagnética rápida
• Alto factor Q para aplicaciones RF
• Adecuada para transmisión de señales precisas
• Tamaño e inductancia personalizables
• Buena estabilidad térmica

Aplicaciones

• Equipos de comunicación RF y antenas
• Filtros de señal y osciladores
• Redes de cruce de audio y audio de alta gama
• Medición de precisión y electrónica médica
• Automatización industrial: sensado, control y filtrado
• Módulos IoT, carga inalámbrica y componentes 5G
• Convertidores de alta frecuencia

Ventajas y desventajas

• Ventajas: estabilidad en alta frecuencia, sin pérdidas de núcleo, alta linealidad, alto Q, ligero y fácil de personalizar
• Desventajas: menor densidad de inductancia frente a inductores con núcleo magnético, posibles mayores pérdidas por cobre a altas corrientes, concentración de campo más débil

Especificaciones técnicas

• Material: hilo de cobre esmaltado
• Diámetro del hilo: 0,20 mm (opciones AWG disponibles)
• Bobinado: monocapa redondo o seccional
• Núcleo: aire (no magnético)
• Longitud de huella: 15 mm
• Encapsulado: barniz, epoxi o recubrimiento
• Montaje: through-hole o personalizado
• Rango de inductancia: 0,1 µH – 100 µH (personalizable)
• Tolerancia: ±2%, ±5%, ±10%
• Resistencia DC ejemplo: 14 Ω (5,5 vueltas)
• Frecuencia de operación: kHz a MHz
• Resistencia de aislamiento: ≥100 MΩ
• Corriente nominal: según diseño

Notas de solución de problemas
Problemas comunes: espaciado de bobinado incorrecto, vueltas sueltas, sobrecalentamiento por corriente excesiva o hilo subdimensionado y EMI de componentes cercanos. Verifique integridad del bobinado, mida inductancia y resistencia, compruebe el calibre del hilo y la ventilación, y ajuste el montaje o el espaciado según sea necesario.
