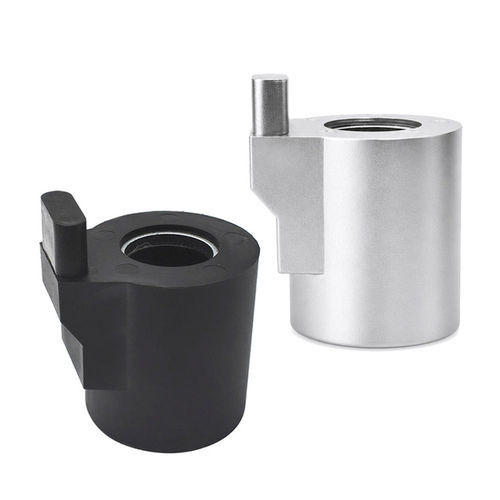

Bobina magnética WL4751

electromagnéticade aislamientoAC

Resumen
La bobina de electroválvula WL4751 es un actuador electromagnético que convierte la energía eléctrica en fuerza magnética para accionar el vástago de una válvula y controlar líquidos y gases. Disponible en versiones AC y DC con tensiones, potencias, clases de aislamiento y niveles de protección personalizables. Fabricada con hilo de cobre de alta calidad, enrollado de precisión y control de calidad estricto para proporcionar fuerza magnética estable, respuesta rápida, bajo consumo y larga vida útil.

Funcionamiento
La bobina consiste en hilo de cobre aislado arrollado alrededor de un núcleo magnético. Cuando se energiza, la corriente en el bobinado genera un campo magnético que atrae el vástago/armadura y desplaza el elemento de cierre de la válvula para abrir, cerrar o regular el paso del fluido. Los factores clave de diseño y rendimiento incluyen:

• Número de vueltas del bobinado
• Diámetro y calidad del hilo de cobre
• Tensión de entrada y nivel de corriente
• Calidad del material magnético y diseño del circuito magnético
• Diseño del entrehierro
• Temperatura de funcionamiento y ciclo de servicio

Características básicas
Diseño compacto para entornos industriales con alta eficiencia electromagnética. Opciones para servicio continuo o intermitente y diseños personalizados para ajustarse al tamaño del tubo de la válvula, condiciones ambientales y requisitos de rendimiento. Atributos típicos: fuerza magnética estable, respuesta rápida y durabilidad prolongada.

Ficha técnica
Brand: Weilong Technology
Model Number: WL4751
Rated Voltage: DC or AC available
Rated Power (W): Custom
Service Life: 100 Thousand Times
Certification: CE, RoHS, ISO9001
Material: Copper Coil
Lead Wire Length (mm): 200
Install Style: TBD
Tolerance of Dimension: +/- 0.1 MM
Water-proof: None
Insulation Class: F (155°C)
Hi-Pot Test: AC 600V 50/60Hz 1 s
DC Resistance: 134 Ω
Working Temperature: -10°C - 100°C
Duty Cycle: 1-100%
RoHS Compliance: Yes
Payment Term: TT, or LC At Sight
Sample Order: Yes
Warranty: 1 Year
MOQ: 1000 pcs
Supply Ability: 500000 pcs per Week
Delivery Time: 30 Days
Port of Loading: Shenzhen

Aplicaciones

• Válvulas neumáticas y sistemas de control neumático
• Válvulas hidráulicas y equipos hidráulicos
• Sistemas de control de agua y fluidos (bombas, filtración, riego)
• Sistemas de control de gas
• Dispositivos médicos y equipos de laboratorio
• Sistemas automotrices (alimentación, transmisión, frenado, control de emisiones)
• Automatización industrial, robótica y equipos OEM

Ventajas

• Respuesta rápida y conmutación fiable
• Tamaño compacto y control eléctrico sencillo
• Bajo consumo energético cuando se especifica correctamente
• Personalizable según tensión, tamaño, potencia y protección ambiental

Desventajas

• Un diseño térmico inadecuado o tensión incorrecta puede causar sobrecalentamiento y reducir la vida útil
• Proporciona principalmente conmutación on/off; el control proporcional preciso requiere electrónica adicional

Solución de problemas (fallos comunes)

• Bobina no funciona: comprobar tensión de alimentación, cableado, continuidad de la bobina y conexiones
• Fuerza magnética débil: verificar tensión, especificación de la bobina, elementos magnéticos y entrehierro
• Sobrecalentamiento: posibles causas sobrevoltaje, funcionamiento continuo fuera del ciclo, disipación de calor insuficiente
• Funcionamiento lento de la válvula: revisar fricción mecánica, contaminación o fuerza electromagnética debilitada
• Cortocircuitos: pueden deberse a daños en el aislamiento o entrada de humedad

Especificaciones técnicas

• Brand: Weilong Technology
• Model: WL4751
• Voltage: AC or DC (custom available)
• Material: Copper coil with F-class insulation (155°C)
• DC Resistance: 134 Ω
• Lead wire length: 200 mm
• Service life: ~100,000 cycles (typical)
• Hi-Pot: AC 600V 50/60Hz 1 s
• Operating temperature: -10°C to 100°C
• Duty cycle: 1–100%
• Certifications: CE, RoHS, ISO9001
• MOQ: 1000 pcs; Supply ability: 500000 pcs/week
• Warranty: 1 year; Typical delivery: 30 days; Port of loading: Shenzhen
