Inductor de núcleo de ferrita WL1230

de ferritade alambre bobinadode alta frecuencia

Overview

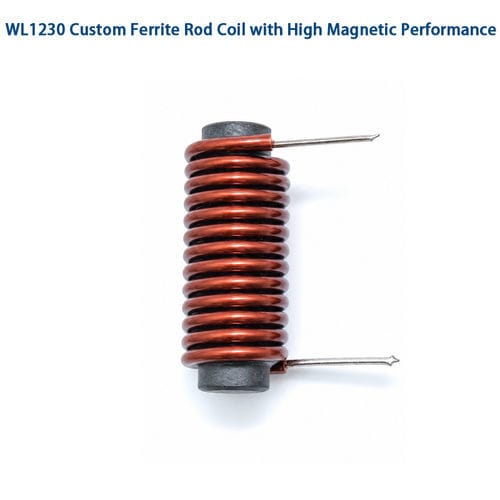

La bobina de ferrita con núcleo de varilla WL1230 es un componente inductivo que utiliza una varilla de ferrita como núcleo magnético combinada con un bobinado de cobre esmaltado para proporcionar alta inductancia y sensibilidad en un formato compacto. El núcleo de ferrita concentra el flujo magnético y mejora el rendimiento en rangos de frecuencia kHz–MHz.

Key points

• Principio de funcionamiento: inducción electromagnética; la corriente alterna en el bobinado genera un campo que la varilla ferrita concentra para aumentar la inductancia.
• Personalizable: material de ferrita (MnZn/NiZn), tipo de bobinado, calibre de hilo, dimensiones y parámetros eléctricos.
• Rendimiento: alta permeabilidad magnética, inductancia estable, bajas pérdidas y alto factor Q cuando se adapta a la aplicación.

Applications

• Antenas AM y receptores de radio
• Sistemas RF/inalámbricos, lectores RFID y sensores inalámbricos
• Contadores inteligentes, telemetría y equipos de comunicación
• Electrónica automotriz (acceso sin llave, TPMS, módulos de control)
• Control industrial, sensores y equipos de medida
• Dispositivos IoT compactos y electrónica OEM que requieren bobinas de alta sensibilidad

Features

• Núcleo de varilla de ferrita para alta permeabilidad y concentración del flujo
• Formato compacto de 30 mm y construcción ligera
• Bobinado de precisión: opciones monocapa redonda o seccional
• Bajas pérdidas electromagnéticas y respuesta en frecuencia optimizada
• Encapsulado opcional: barniz, epoxi o recubrimiento protector

Table - General item description
Item - Description
Ferrite Coil Inductor - Alambre de cobre esmaltado
Wire Diameter - 0,3 mm (opciones AWG disponibles)
Winding Type - Bobinado monocapa redondo o seccional
Core Material - Varilla de ferrita (MnZn o NiZn)
Footprint length - 30 mm
Encapsulation - Barniz, epoxi o recubrimiento opcional
Mounting - Montaje pasante o opciones personalizadas

Table - Electrical specifications (typical)
Parameter - Description
Inductance Range - 0,1 µH – 100 µH (personalizable)
Inductance Tolerance - ±2%, ±5%, ±10%
DC Resistance (DCR) - Depende del bobinado y calibre de hilo (personalizable)
Q Factor - Alto, optimizado para la banda de frecuencia objetivo
Self-Resonant Frequency - Depende de la aplicación, típicamente alta
Operating Frequency - Rango kHz a MHz
Rated Current - Especificado por diseño personalizado
Insulation Resistance - ≥100 MΩ

Advantages & Considerations

• Ventajas: mayor sensibilidad frente a bobinas de núcleo de aire, tamaño compacto para diseños con limitación de espacio, parámetros eléctricos personalizables para acoplamiento a la aplicación.
• Consideraciones: la ferrita es frágil y dependiente de la temperatura; seleccionar el material adecuado y proporcionar protección mecánica en entornos adversos; el bobinado de precisión y el control de calidad reducen la variabilidad.

Troubleshooting (common issues)

• Baja inductancia: verificar el número de vueltas, la integridad del bobinado y el estado del núcleo.
• Recepción débil: comprobar la orientación de la bobina, el acoplamiento del circuito y el blindaje EMI.
• Alta resistencia: inspeccionar el calibre de hilo, las uniones de soldadura y la calidad del bobinado.
• Inestabilidad térmica: utilizar grados de ferrita adecuados a la temperatura de operación.
• Daño mecánico: las varillas de ferrita pueden agrietarse; inspeccionar y reemplazar si procede.

Technical specifications

• Familia de modelos: WL1230 (bobina con núcleo de varilla)
• Núcleo: varilla de ferrita (MnZn para bajas frecuencias, NiZn para frecuencias más altas)
• Longitud típica del núcleo: 30 mm
• Bobinado: cobre esmaltado; diámetro típico 0,3 mm (opciones AWG disponibles)
• Tipo de bobinado: monocapa redondo o seccional; bobinado de precisión
• Inductancia: 0,1 µH – 100 µH (personalizable)
• Tolerancias: ±2%, ±5%, ±10%
• Frecuencia de operación: kHz a MHz
• Resistencia de aislamiento: ≥100 MΩ
• Encapsulado: barniz, epoxi o recubrimiento opcional
• Montaje: pasante o opciones personalizadas
• Personalización: material de ferrita, dimensiones, bobinado y parámetros eléctricos según la aplicación
