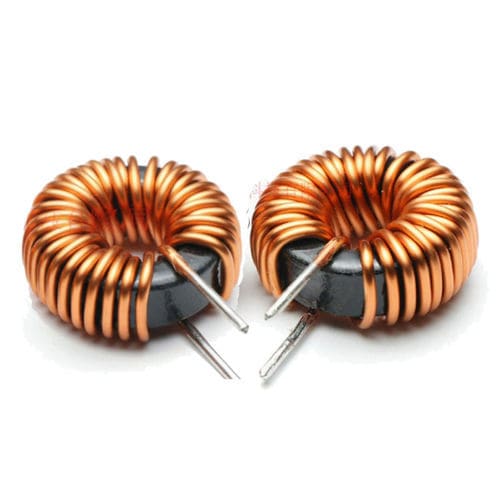

Bobina con núcleo de hierro WL80125

DCde corriente fuertecon junta tórica

Descripción general
La bobina toroidal Sendust WL80125 es un inductor eléctrico que utiliza un núcleo toroidal de polvo metálico Sendust (Fe‑Si‑Al) y un devanado en alambre de cobre esmaltado. El núcleo Sendust proporciona bajas pérdidas, alta densidad de flujo de saturación y inductancia estable bajo sesgo DC y cambios de temperatura, por lo que WL80125 es adecuada para aplicaciones de conversión de energía y filtrado de corrientes medias a altas.

Principales características

• Núcleo toroidal de polvo Sendust (Fe‑Si‑Al)
• Amplio rango de inductancia (1 µH – 10 mH)
• Bajas pérdidas en el núcleo y alta densidad de flujo de saturación
• Inductancia estable frente a temperatura y sesgo DC
• Forma toroidal compacta con baja fuga magnética
• Bobinado en alambre de cobre esmaltado para aislamiento fiable

Aplicaciones típicas

• Fuentes conmutadas y reguladores
• Convertidores DC–DC
• Filtros EMI/RFI y supresión de ruido
• Inversores solares y electrónica para energías renovables
• Equipos de potencia industriales y control de motores
• Electrónica de potencia para automoción y cargadores de baterías
• Sistemas UPS y otras aplicaciones de conversión de energía

Ventajas

• Mayor densidad de flujo de saturación que permite manejar corrientes superiores a muchos inductores de ferrita
• Bajas pérdidas en el núcleo a frecuencias de conmutación habituales, mejorando la eficiencia
• La geometría toroidal reduce la fuga magnética externa
• Buena estabilidad térmica y durabilidad mecánica para entornos industriales

Desventajas

• Puede ser más grande o pesado que inductores de ferrita equivalentes
• Los costes de material y fabricación (núcleo en polvo, bobinado de precisión) pueden ser superiores
• El bobinado toroidal puede ser más laborioso en algunas configuraciones

Parámetros típicos

• Material del núcleo: Sendust (Fe‑Si‑Al)
• Rango de inductancia: 1 µH – 10 mH
• Corriente nominal: 1 A – 50 A
• Corriente de saturación: hasta 80 A (dependiente del modelo)
• Frecuencia de operación: ~10 kHz – 300 kHz
• Temperatura de operación: -40°C a +125°C
• Aislamiento / bobinado: alambre de cobre esmaltado
• Forma del núcleo: toroidal (baja fuga)

Especificaciones técnicas

• Modelo: WL80125
• Núcleo: Sendust (Fe‑Si‑Al)
• Inductancia: 1 µH – 10 mH (según vueltas y geometría)
• Corriente nominal: 1–50 A (dependiente de la aplicación)
• Corriente de saturación: hasta 80 A
• Rango de frecuencia: 10–300 kHz (típ.)
• Rango de temperatura: -40°C a +125°C
