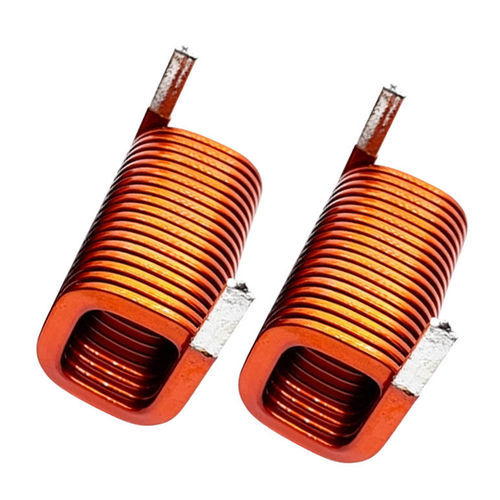

Bobina de núcleo hueco WL3049

de alta frecuenciaRFde baja pérdida

Resumen
Una bobina plana de cobre es un componente eléctrico formado por el devanado de conductores de cobre planos (rectangulares o tipo cinta) en formas de bobina, patrones en espiral o múltiples capas. Las bobinas planas ofrecen una mayor superficie y menor resistencia en comparación con las bobinas de hilo redondo convencionales, mejorando la eficiencia, la disipación térmica y la capacidad de corriente. Pueden fabricarse en tamaños, formas y valores de inductancia personalizados y acabarse con barniz, epoxi u otros recubrimientos protectores.

Usos y aplicaciones clave

• Sistemas de carga inalámbrica (smartphones, wearables, carga inalámbrica para VE)
• Electrónica de potencia: convertidores DC-DC, inversores, fuentes conmutadas
• Sistemas RF y transformadores de alta frecuencia
• Electrónica automotriz: cargadores a bordo, sistemas de gestión de baterías, electrónica de potencia para VE
• Electrónica médica: sistemas de imagen, equipos de monitorización y dispositivos de precisión
• Automatización industrial: sensores, equipos de control, robótica, dispositivos IoT/Industria 4.0
• Energías renovables: inversores solares, convertidores de almacenamiento de energía

Ficha técnica del producto
Compact Flat Copper Coil | Descripción: cinta de cobre esmaltada
Diámetro del hilo | 0.20 (opciones AWG disponibles)
Tipo de devanado | Devanado monocapa redondo o seccional
Material del núcleo | Aire (no magnético)
Longitud de huella | 15 mm
Encapsulado | Barniz, epoxi o recubrimiento opcional
Montaje | Through-hole / Personalizado

Especificaciones eléctricas (típicas)
Rango de inductancia | 0.1 µH – 100 µH (personalizable)
Tolerancia de inductancia | ±2%, ±5%, ±10%
Resistencia DC (DCR) | Ejemplo: 14 Ω con 5,5 vueltas
Factor Q | Alto, optimizado para la gama de frecuencias
Frecuencia auto-resonante | Alta, dependiente de la aplicación
Frecuencia de operación | Rango kHz a MHz
Corriente nominal | Personalizada según diseño
Resistencia de aislamiento | ≥100 MΩ

Cómo funciona
La bobina plana funciona mediante inducción electromagnética: la corriente que atraviesa la bobina genera un campo magnético que almacena y transfiere energía y puede inducir corrientes en conductores adyacentes. La geometría del conductor plano incrementa la superficie y reduce la resistencia en AC (efectos piel y proximidad), por lo que estas bobinas son adecuadas para aplicaciones de alta frecuencia y alta corriente.

Características de las bobinas planas

• Menor resistencia DC por mayor sección transversal de cobre
• Mejor disipación de calor por mayor superficie
• Diseños compactos y de bajo perfil que permiten integración eficiente en espacio
• Alta densidad de potencia y estabilidad mecánica
• Tamaños, formas y valores de inductancia personalizables

Ventajas

• Mayor eficiencia eléctrica (DCR reducido)
• Mejor rendimiento térmico y menor temperatura de funcionamiento
• Mejor desempeño en altas frecuencias (reducción de pérdidas por piel/proximidad)
• Mayor capacidad de corriente y mayor densidad de potencia
• Soporte para fabricación automatizada de precisión para consistencia

Limitaciones / Desventajas

• La fabricación es más compleja y típicamente más costosa que las bobinas de hilo redondo
• Los conductores planos son menos flexibles, lo que complica algunas geometrías de devanado
• Requiere equipos especializados de devanado/formado y diseño cuidadoso para evitar efectos parásitos
• Un diseño incorrecto o una aplicación inadecuada del aislamiento puede causar campos desiguales o problemas de fiabilidad

Resolución de problemas

• Inductancia mínima: comprobar daños físicos, diseño incorrecto o fuentes EMI
• Sobrecarga térmica: verificar corriente de operación, refrigeración, montaje y diseño térmico
• Eficiencia reducida: inspeccionar conexiones, oxidación y pérdidas en alta frecuencia
• Circuito abierto: medir la resistencia para detectar conductores rotos o fallos en soldaduras
• Cortocircuito: comprobar el aislamiento entre devanados y reemplazar o rebobinar si hay cortos internos
• Problemas EMC: instalar apantallamiento o aumentar separación frente a componentes interferentes

Selección y guía de diseño

• Definir primero los requisitos eléctricos: inductancia, DCR, corriente máxima, tensión y frecuencia de operación
• Evaluar el rendimiento térmico y las necesidades de gestión térmica para operación continua
• Comprobar el espacio de instalación disponible y las opciones de montaje (through-hole vs personalizado)
• Considerar las condiciones ambientales (temperatura, humedad, vibración) y los recubrimientos protectores requeridos
• Solicitar datos de calidad del fabricante y opciones de personalización cuando se requieran valores específicos de inductancia/tamaño/corriente
• Equilibrar coste y rendimiento; los diseños personalizados pueden aumentar plazos y coste unitario

Características / especificaciones técnicas

• Modelo: WL3049
• Conductor: cobre esmaltado plano / cinta
• Diámetro de hilo: 0,20 mm (opciones AWG disponibles)
• Devanado: monocapa redondo o seccional
• Material del núcleo: aire (no magnético)
• Longitud de huella: 15 mm
• Encapsulado: barniz / epoxi / recubrimiento (opcional)
• Montaje: through-hole o personalizado
• Rango de inductancia: 0.1 µH – 100 µH (personalizable)
• Tolerancias de inductancia: ±2%, ±5%, ±10%
• Ejemplo DCR: 14 Ω (con 5,5 vueltas)
• Frecuencia de operación: kHz a MHz
• Resistencia de aislamiento: ≥100 MΩ
• Corriente nominal: definida según diseño personalizado
