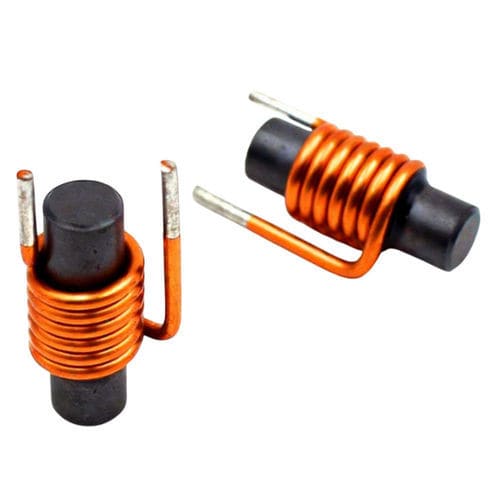

Inductor de ferrita WL0625

de núcleo de ferritade alambre bobinadode alta frecuencia

Resumen
El inductor de núcleo de ferrita WL0625 ofrece inductancias estables con bajas pérdidas en el núcleo en un formato compacto adecuado para diseños electrónicos modernos. Soporta operación continua en un amplio rango de temperatura y está optimizado para conmutación de alta frecuencia y supresión de EMI. Usos habituales: fuentes conmutadas, convertidores DC–DC y filtros de ruido.

Construcción y materiales
Bobinado con hilo de cobre esmaltado aislado sobre un núcleo magnético de ferrita para aumentar la inductancia y minimizar las pérdidas por corrientes de Foucault. La baja conductividad del ferrita reduce la generación de calor a altas frecuencias y mejora el comportamiento frente a interferencias electromagnéticas (EMI).

Formas y personalización

• Formas disponibles: toroidal, tipo varilla, núcleo tambor y otras formas personalizadas
• Parámetros personalizables: valor de inductancia, corriente nominal, dimensiones mecánicas, tolerancia, estilo de montaje (radial / SMD)

Aplicaciones

• Fuentes conmutadas y convertidores DC–DC (almacenamiento de energía durante la conmutación)
• Filtros EMI y circuitos de supresión de ruido
• Electrónica de consumo (TV, portátiles, dispositivos móviles)
• Equipos industriales y sistemas de control de motores
• Electrónica automotriz (control del motor, módulos de iluminación)
• Equipos de comunicación (routers, módulos RF, dispositivos de red)
• Inversores solares y cargadores de baterías que requieren conversión eficiente de energía

Detalles del producto
Inductor de núcleo de ferrita OEM diseñado para su integración en sistemas de conversión de energía y acondicionamiento de señales. La construcción compacta y las opciones de diseño flexibles permiten su uso en aplicaciones automotrices, industriales y de consumo, limitando las emisiones electromagnéticas y facilitando una fabricación rentable.

Hoja de datos
Especificaciones eléctricas
Parámetro Símbolo Valor Unidad
Inductancia L 1 µH – 1000 µH µH
Tolerancia ±L ±10% / ±20%
Corriente nominal Ir 0,1 – 5 A
Resistencia DC DCR 0,01 – 5 Ω
Material del núcleo Ferrita
Temperatura de funcionamiento -40 a +125 °C

Especificaciones mecánicas
Parámetro Valor
Tipo de núcleo Núcleo de ferrita
Construcción Radial / SMD
Material del hilo Cobre esmaltado
Aislamiento Recubrimiento de poliéster
Montaje PCB

Ventajas / Desventajas

• Ventajas: Alta permeabilidad magnética que permite diseños compactos de alta inductancia; bajas pérdidas por corrientes de Foucault y menor generación de calor a altas frecuencias; mejora en el rendimiento EMI; rentable en producción en serie.
• Desventajas: Los núcleos de ferrita son frágiles y sensibles a golpes mecánicos; densidad de saturación de flujo inferior a la de algunos núcleos metálicos, lo que puede limitar el rendimiento a altas corrientes.

Especificaciones técnicas

• Modelo: WL0625
• Rango de inductancia: 1 µH – 1000 µH
• Opciones de tolerancia: ±10%, ±20%
• Rango de corriente nominal: 0,1 A – 5 A
• Resistencia DC (DCR): 0,01 Ω – 5 Ω
• Material del núcleo: Ferrita
• Tipos de construcción: Radial, SMD
• Hilo: Cobre esmaltado
• Aislamiento: Recubrimiento de poliéster
• Montaje: PCB
• Temperatura de funcionamiento: -40 °C a +125 °C
