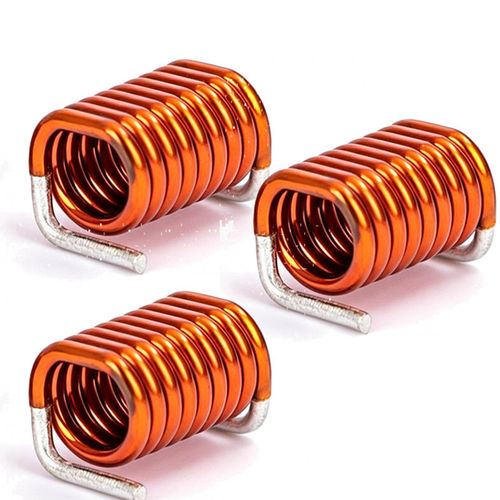

Inductor de aire WL 1308

de núcleo huecode alta frecuenciaHF

Resumen del producto
La bobina de aire SMD WL 1308 es un inductor de montaje superficial que utiliza aire (sin núcleo magnético) y devanados de hilo de cobre esmaltado. Diseñada para aplicaciones de alta frecuencia, ofrece inductancia estable, alto factor Q y pérdidas nulas relacionadas con el núcleo. Usos típicos: etapas RF, módulos inalámbricos, dispositivos IoT, sistemas de carga inalámbrica y electrónica médica de precisión.

Características principales

• Diseño de núcleo de aire: sin saturación magnética ni distorsión por pérdidas del núcleo
• Alto factor Q y baja resistencia DC para operación RF/alta frecuencia
• Valores de inductancia estables y buena estabilidad térmica
• Tecnología de devanado fino con selección de diámetros de hilo y valores de inductancia
• Huella SMD compacta compatible con montaje SMT automatizado
• Respuesta rápida de señal y buena linealidad para circuitos RF de precisión
• Personalizable para requisitos OEM/ODM

Detalle del producto — bobina de aire SMD compacta
Fabricada con técnicas de devanado de precisión, la WL 1308 ofrece bajo consumo y rendimiento en un paquete SMD reducido. La estructura de núcleo de aire evita la saturación y mejora el comportamiento en alta frecuencia. Opciones disponibles: diversos valores de inductancia, calibres de hilo, encapsulado y dimensiones para integración en PCB y colocación automatizada.

Ficha técnica (componente / mecánica)
Elemento — Descripción
Bobina de aire SMD — Hilo de cobre esmaltado
Diámetro de hilo — 0,1 mm (opciones AWG disponibles)
Tipo de devanado — Devanado monocapa o en secciones
Material del núcleo — Aire (no magnético)
Longitud de huella — 10–15 mm
Encapsulado — Barniz, epoxi o recubrimiento opcional
Montaje — Montaje superficial (SMT) con opciones personalizadas o taladrado según especificación

Especificaciones eléctricas (típicas)
Parámetro — Descripción
Rango de inductancia — 0,1 µH – 100 µH (personalizable)
Tolerancia de inductancia — ±2%, ±5%, ±10%
Resistencia DC (DCR) — Dependiente del diseño (personalizable)
Factor Q — Alto, optimizado para la banda de frecuencia especificada
Frecuencia de auto-resonancia — Alta, según aplicación
Frecuencia de funcionamiento — Rango kHz a MHz
Corriente nominal — Especificada por diseño
Resistencia de aislamiento — ≥100 MΩ

Cómo funciona
La bobina funciona por inducción electromagnética: la corriente alterna en los devanados genera un campo magnético en el aire. Al no haber núcleo magnético, el componente evita la saturación y las pérdidas del núcleo, permitiendo rendimiento fiable a frecuencias elevadas. La inductancia filtra señales, facilita el emparejamiento de impedancias y almacena pequeñas cantidades de energía en circuitos RF.

Aplicaciones industriales

• Módulos de comunicación RF, antenas y amplificadores RF
• Placas de carga inalámbrica y sistemas de transferencia de energía
• Módulos IoT, Bluetooth/Wi‑Fi/GPS y dispositivos portátiles
• Filtros de alta frecuencia, adaptación de impedancias y etapas RF
• Electrónica médica y sensores de precisión
• Subsistemas HF aeroespaciales y automotrices (con calificación)

Ventajas y desventajas

• Ventajas: ausencia de pérdidas por núcleo, alto Q, inductancia estable, respuesta lineal en HF y formato SMD compacto
• Desventajas: menor densidad de inductancia respecto a núcleos de ferrita (puede requerir más vueltas/tamaño), menor almacenamiento de energía para aplicaciones de potencia, sensibilidad a campos magnéticos cercanos

Notas de fabricación y solución de problemas

• Inductancia inestable: comprobar número de vueltas, integridad del devanado y uniones de soldadura
• Sobrecalentamiento: verificar corriente nominal, diámetro del hilo y diseño térmico del PCB
• Acoplamiento RF: mantener espaciamiento y orientación, optimizar el enrutamiento del PCB para reducir acoplamiento mutuo
• Daños mecánicos: proteger durante transporte y colocación SMT; usar ajustes correctos de pick-and-place
• Mala soldadura: asegurar perfil de reflujo adecuado, diseño de pads y limpieza del PCB
• Selección incorrecta: validar respuesta en frecuencia y adaptación de impedancias en prototipo

Cómo seleccionar una bobina de aire SMD
Elija la inductancia según la frecuencia de operación y los requisitos de adaptación. Considere factor Q, DCR, corriente nominal, tamaño físico y huella. Verifique la frecuencia de auto-resonancia, las limitaciones térmicas y las tolerancias mecánicas. Para pedidos OEM, confirme opciones de personalización, conformidad RoHS, pruebas eléctricas y trazabilidad.

Errores a evitar (embalaje y manipulación)

• Protección mecánica insuficiente — usar espuma o soportes internos para evitar deformaciones
• Mala protección contra humedad — embalar al vacío o en bolsas antihumedad
• Espaciado incorrecto en carrete — usar carretes estándar para pick-and-place
• Falta de protección ESD — usar embalaje antiestático
• Etiquetado insuficiente — incluir referencia, inductancia, cantidad y lote

Características / especificaciones técnicas

• Modelo: WL 1308
• Núcleo: Aire (no magnético)
• Conductor: Hilo de cobre esmaltado
• Rango de inductancia: 0,1 µH – 100 µH (personalizable)
• Tolerancia de inductancia: ±2%, ±5%, ±10%
• Diámetro de hilo: típ. 0,1 mm (opciones AWG)
• Tipo de devanado: monocapa o en secciones
• Longitud de huella: 10–15 mm (típica)
• Frecuencia de operación: kHz a MHz
• Factor Q: alto (dependiente de la aplicación)
• Frecuencia auto-resonante: alta (dependiente de la aplicación)
• Corriente nominal: especificada por diseño
• Resistencia de aislamiento: ≥100 MΩ
• Encapsulado: barniz, epoxi o recubrimiento opcional
• Montaje: montaje superficial (SMT) con opciones through-hole/personalizadas si se requiere
