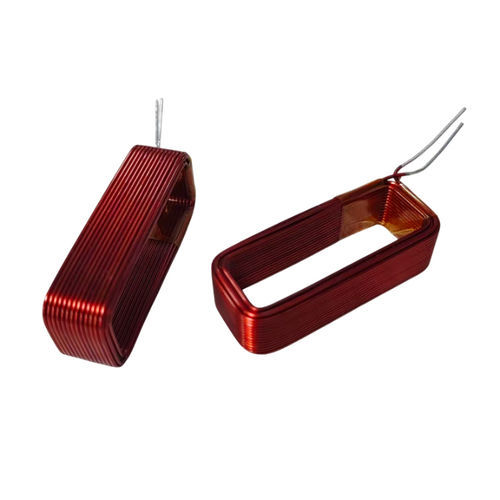

Bobina de núcleo hueco WL4520

de alta frecuenciaRFtipo a través del orificio

Resumen del producto
La bobina multicapa de núcleo de aire WL4520 es un inductor electromagnético compacto diseñado para ofrecer inductancia estable, bajas pérdidas y buen rendimiento en altas frecuencias en sistemas de sensores y RF. Su construcción sin núcleo magnético permite una mayor densidad de inductancia sin saturación ni pérdidas ferromagnéticas, adecuada para procesamiento de señales de precisión y módulos inalámbricos.

Diseño y personalización
El WL4520 presenta un bobinado multicapa de hilo de cobre esmaltado optimizado para un alto factor Q y estabilidad térmica en funcionamiento continuo. Las opciones estándar y a medida incluyen diámetro de hilo, número de vueltas, dimensiones de la bobina, material de la bobina y tipo de montaje para cumplir requisitos OEM.

Características clave

• Núcleo de aire (sin núcleo magnético) — elimina la saturación
• Alto factor Q optimizado para rangos RF/alta frecuencia
• Inductancia lineal con baja distorsión de señal
• Inductancia estable en rangos de temperatura operativa típicos
• Construcción multicapa compacta para mayor inductancia por volumen

Aplicaciones

• Bobinas de carga inalámbrica y módulos de alimentación inalámbrica
• Condicionamiento de señal de sensores (sensores de proximidad, filtrado)
• Control robótico y electrónica de control de alta velocidad
• Placas PLC, comunicación RF, circuitos de filtrado y temporización
• Controladores de motor, transportadores y sistemas de clasificación en automatización
• Equipos industriales de prueba y medida que requieren baja distorsión

Ventajas y desventajas

• Ventajas: inductancia lineal sin saturación de núcleo, ausencia de pérdidas por núcleo ferromagnético, mejora del factor Q y eficiencia en frecuencias altas, diseño multicapa compacto de alta densidad; diseños adecuados pueden operar hasta ~1 GHz.
• Desventajas: para lograr alta inductancia sin un núcleo de alta permeabilidad pueden ser necesarias más vueltas o mayor tamaño (incrementando la capacitancia entre espiras y las pérdidas por cobre); mayor radiación de campo parásito frente a inductores con núcleo, lo que puede requerir blindaje o colocación estratégica.

Ficha técnica (construcción)
Elemento: Hilo de bobinado — Hilo de cobre esmaltado
Diámetro del hilo: Personalizable (opciones AWG disponibles)
Tipo de bobinado: Bobinado multicapa circular o seccional
Material del núcleo: Aire (no magnético)
Bobina: Opcional en plástico o cerámica
Encapsulado: Opcional barniz, epoxi o recubrimiento
Montaje: Through-hole / Personalizado

Especificaciones eléctricas (típicas)
Rango de inductancia: 0,1 µH – 100 µH (personalizable)
Tolerancia de inductancia: ±2 %, ±5 %, ±10 %
Resistencia DC (DCR): Depende del diámetro del hilo y del número de vueltas (personalizable)
Factor Q: Alto, optimizado para la banda de frecuencia objetivo
Frecuencia de auto-resonancia: Alta, depende de la aplicación
Frecuencia de operación: Rango kHz a MHz (dependiente del diseño)
Corriente nominal: Personalizada por diseño
Resistencia de aislamiento: ≥100 MΩ

Cómo elegir

• Defina objetivos eléctricos: inductancia requerida, tolerancia, DCR, corriente nominal y rango de frecuencia.
• Especifique restricciones mecánicas: diámetro exterior, altura, tipo de montaje y espacio disponible en PCB.
• Evalúe necesidades de rendimiento: factor Q objetivo, disipación térmica, requisitos EMI/EMC y linealidad de la señal.
• Considere el entorno: temperatura de operación, vibración, humedad y ciclo de servicio.
• Confirme la personalización: material de bobina, tipo de cable, encapsulado y soporte de ingeniería.

Características / Especificaciones técnicas

• Modelo: WL4520
• Núcleo: Aire (no magnético)
• Bobinado: Hilo de cobre esmaltado, multicapa
• Inductancia (rango típico): 0,1 µH — 100 µH (personalizable)
• Opciones de tolerancia de inductancia: ±2 %, ±5 %, ±10 %
• Frecuencia de operación: kHz — MHz (adecuada para circuitos RF/alta frecuencia)
• Factor Q: Alto, optimizado según la banda de frecuencia
• Resistencia DC: Depende del calibre del hilo y número de vueltas (personalizable)
• Corriente nominal: Personalizada por diseño
• Resistencia de aislamiento: ≥100 MΩ
• Montaje: Through-hole o personalizado
• Opciones: bobina (plástico/cerámica), encapsulado (barniz/epoxi/revestimiento), diámetro de hilo y número de vueltas personalizables
