Inductor de ferrita WL1230

de núcleo de ferritade alambre bobinadode alta frecuencia

Descripción del producto

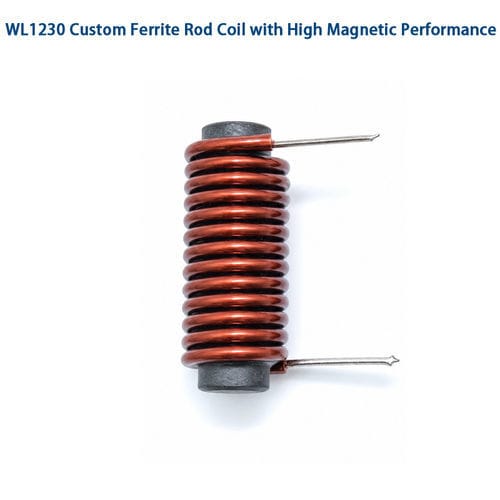

La bobina de ferrita con núcleo de varilla WL1230 es un componente inductivo compacto diseñado para recepción, acoplamiento electromagnético y aplicaciones dependientes de frecuencia. Combina un núcleo de ferrita en varilla con un bobinado de cobre esmaltado de precisión para ofrecer alta inductancia y mejor acoplamiento magnético en espacios reducidos de PCB o módulos.

Puntos clave
El rendimiento depende del material de ferrita, dimensiones del núcleo, número de vueltas, diámetro del hilo y el ajuste del circuito. WL1230 puede optimizarse para bandas de frecuencia y sensibilidades específicas en sistemas industriales, automotrices y de comunicaciones. Se ofrece personalización de material, bobinado, dimensiones y parámetros eléctricos para aplicaciones OEM.

Características

• Alta permeabilidad magnética para flujo concentrado e inductancia aumentada
• Empalme compacto de 30 mm adecuado para diseños con restricciones
• Bobinado de cobre esmaltado de precisión para parámetros eléctricos consistentes
• Alto factor Q en las bandas kHz–MHz previstas
• Opciones de barniz, epoxi o recubrimiento protector

Aplicaciones

• Antenas AM y etapas frontales de receptor
• Sistemas RF y inalámbricos, lectores RFID y unidades de identificación
• Sensores inalámbricos, nodos IoT y contadores inteligentes
• Electrónica automotriz (entrada sin llave, TPMS, módulos de control)
• Sistemas de control industrial, sensores y equipos de medición
• Dispositivos de comunicación y equipos médicos electrónicos (según aplicación)

Ventajas
Ofrece mayor sensibilidad y acoplamiento magnético frente a equivalentes de núcleo de aire, pérdidas electromagnéticas reducidas en las bandas objetivo y factor de forma compacto para módulos modernos.

Desventajas
Los materiales de ferrita son frágiles y sensibles a impactos mecánicos; las propiedades magnéticas varían con la temperatura, por lo que la selección de material es crítica para entornos severos. El bobinado preciso y el control de calidad son necesarios y pueden incrementar el coste de producción.

Resolución de problemas y problemas comunes

• Baja inductancia — comprobar el número de vueltas, el diámetro del hilo y la integridad del núcleo.
• Recepción débil — verificar la orientación de la bobina, el ajuste del circuito y las interferencias externas.
• Alta resistencia DC — inspeccionar la calidad del bobinado y las conexiones de soldadura.
• Deriva por temperatura — seleccionar una ferrita adecuada para el rango de funcionamiento.
• Daños mecánicos — inspeccionar fracturas y reemplazar núcleos dañados.
• Variabilidad de producción — aplicar tolerancias de fabricación estrictas y pruebas.

Descripción del artículo (tabla)
Item | Description
Inductor bobina ferrita | Alambre de cobre esmaltado
Diámetro del alambre | ~0,3 mm (opciones AWG disponibles)
Tipo de bobinado | Bobinado monocapa redondo o seccional, precisión
Material del núcleo | Varilla de ferrita (MnZn o NiZn según frecuencia)
Longitud de huella | 30 mm (típico; personalizable)
Encapsulado | Barniz, epoxi o recubrimiento protector (opcional)
Montaje | Con patilla o opciones de montaje personalizadas

Especificaciones eléctricas (típicas)
Parámetro | Descripción
Rango de inductancia | 0,1 µH – 100 µH (personalizable)
Tolerancia de inductancia | ±2%, ±5%, ±10%
Resistencia DC (DCR) | Según diseño (personalizable)
Factor Q | Alto, optimizado para la banda de frecuencia seleccionada
Frecuencia de autoresonancia | Dependiente de la aplicación y el diseño
Frecuencia de funcionamiento | Rango kHz a MHz
Corriente nominal | Según diseño personalizado
Resistencia de aislamiento | ≥100 MΩ

Notas sobre diseño y selección
Seleccionar la clase de ferrita (MnZn vs NiZn) en función de la frecuencia de operación y los requisitos de temperatura. Considerar la longitud/diámetro del núcleo, inductancia objetivo, tolerancia y restricciones mecánicas. Se recomiendan pruebas de prototipo y ajuste de circuito antes de producción en masa.

Características / especificaciones técnicas

• Modelo: WL1230 (bobina ferrita con núcleo de varilla)
• Material del núcleo: Varilla de ferrita (MnZn o NiZn)
• Alambre: Cobre esmaltado (típico)
• Diámetro del alambre: ~0,3 mm (opciones AWG disponibles)
• Bobinado: Monocapa redondo o seccional, precisión
• Longitud de huella: 30 mm (típico; personalizable)
• Opciones de encapsulado: Barniz, epoxi o recubrimiento protector
• Montaje: Con patilla o montaje personalizado
• Rango de inductancia: 0,1 µH – 100 µH (personalizable)
• Tolerancia de inductancia: ±2%, ±5%, ±10%
• Frecuencia de funcionamiento: kHz a MHz
• Factor Q: Alto (optimizado según frecuencia)
• Resistencia DC y corriente nominal: Según diseño personalizado
• Resistencia de aislamiento: ≥100 MΩ
