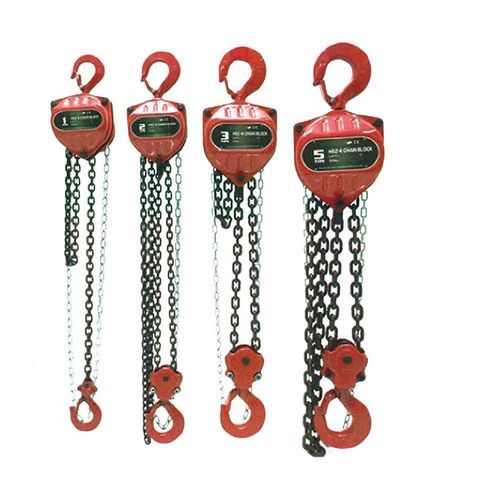

Polipasto de cadena manual HSZ-K

de manocompacto1

Resumen El polipasto de cadena manual HSZ-K ofrece capacidades desde 0,5 t hasta 20 t según el modelo. Diseño compacto que cumple con normas internacionales. Equipado con disco de freno, cadena de carga de acero aleado y cadena manual galvanizada. Los ganchos son forjados en caliente y tratados térmicamente para proporcionar alta resistencia y larga vida útil.

Introducción

• Rango de carga: 0,5 t a 20 t
• Diseño compacto conforme a normas internacionales aplicables
• Disco de freno, cadena de carga en acero aleado y cadena manual galvanizada
• Ganchos forjados y tratados térmicamente para alta resistencia y larga vida útil

Parámetro MODEL | HSZ-K1/2 | HSZ-K1 | HSZ-K1 1/2 | HSZ-K2 | HSZ-K3 | HSZ-K5 | HSZ-K10
CAPACIDAD(t) | 0.5 | 1 | 1.5 | 2 | 3 | 5 | 10
Elevación estándar(m) | 2.5 | 2.6 | 2.5 | 3 | 3 | 3 | 3.5
Carga de prueba(t) | 0.75 | 1.5 | 2.25 | 3 | 4.5 | 7.5 | 12.5
Distancia mínima entre ganchos(mm) | 225 | 306 | 368 | 444 | 486 | 616 | 700
Tirón de cadena para elevar carga máxima(N) | 221 | 304 | 343 | 314 | 343 | 383 | 392
N.º de ramales de cadena de carga | 1 | 1 | 1 | 2 | 2 | 2 | 4
Diámetro de la cadena de carga(mm) | 6 | 6 | 8 | 6 | 8 | 10 | 10
Peso neto(kg) | 8.4 | 11 | 13.5 | 21 | 22 | 40 | 77
Peso bruto(kg) | 9.4 | 12 | 14.5 | 22 | 23 | 41.5 | 85
Embalaje(L*W*H)(cm) | 28*21*17 | 30*24*18 | 34*29*20 | 35*25*19 | 38*30*20 | 45*35*24 | 70*45*75

Especificaciones técnicas

• Serie / Modelo: HSZ-K (ejemplos: HSZ-K1/2, HSZ-K1, HSZ-K1 1/2, HSZ-K2, HSZ-K3, HSZ-K5, HSZ-K10)
• Rango de carga: 0,5 t a 20 t
• Elevación estándar: 2,5 m a 3,5 m según el modelo
• Carga de prueba: 0,75 t a 12,5 t según el modelo
• Distancia mínima entre ganchos: 225 mm a 700 mm según el modelo
• Tirón de cadena para elevar carga completa: 221 N a 392 N según el modelo
• Número de ramales de cadena: 1, 2 o 4 según el modelo
• Diámetro de la cadena de carga: 6 mm, 8 mm o 10 mm según el modelo
• Componentes estándar: disco de freno, cadena de carga en acero aleado, cadena manual galvanizada, ganchos forjados y tratados térmicamente
• Peso neto por modelo: 8.4 kg a 77 kg
• Peso bruto por modelo: 9.4 kg a 85 kg
• Dimensiones de embalaje: varían según el modelo (ver valores arriba)
