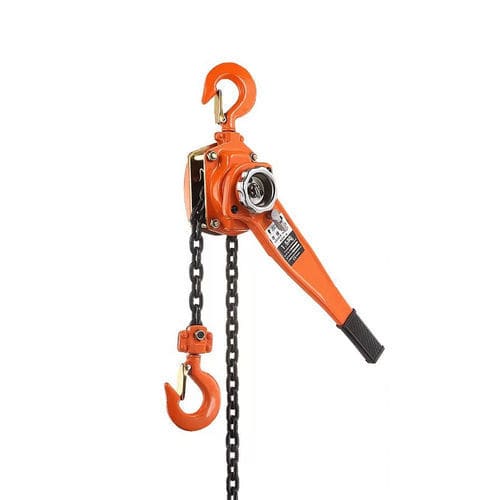

Polipasto de cadena manual TOPONE-D series

de palancacon control manualde mano

Descripción general
Un polipasto de palanca manual, también llamado come-along, permite tirar, arrastrar, posicionar o izar cargas con una mano. Su diseño es similar al de los polipastos de cadena accionados a mano. Aunque algunos polipastos de palanca están homologados para izado en suspensión, no todos los come-alongs son aptos para ese uso. Compruebe que el título del producto incluye el término Hoist o especifica la capacidad de elevación antes de usarlo para izado en suspensión. Los polipastos de palanca manual están diseñados para aplicaciones comerciales e industriales en espacios reducidos y con poca altura libre.

Introducción
Los bloqueos de palanca están diseñados para levantar cargas dentro de su capacidad nominal y nunca deben usarse por encima de ese límite. Se utilizan comúnmente en talleres, garajes y obras de construcción. Están disponibles en configuraciones de una o varias poleas de cadena; seleccione la configuración según el peso a levantar.

Parámetros
TIPO: TOPONE-D1/2 | TOPONE-D1 | TOPONE-D2 | TOPONE-D3 | TOPONE-D5
Capacidad (T): 0,8 | 1,6 | 3,2 | 6,3 | 9
Elevación estándar (m): 1,5 (todos los modelos)
Carga de prueba (T): 0,96 | 1,92 | 3,84 | 7,56 | 10,8
Esfuerzo requerido para levantar la carga nominal (N): 250 | 373 | 390 | 398 | 400
Poleas de cadena de carga: 1 | 1 | 1 | 2 | 3
Diámetro de la cadena (mm): 6x18 | 7x21 | 10x30
Dimensiones clave (mm) - A x B x C x φ x D x H x L: ver bloque Parámetros arriba
Peso neto (kg): 7,9 | 10,9 | 14,4 | 35 | 50
Peso extra por metro de elevación adicional (kg): 0,8 | 1,1 | 2,2 | 4,4 | 6,6

Normas
Los polipastos de palanca funcionan con una manija conectada a un mecanismo interno de trinquete y engranajes. Accionar la manija mueve los trinquetes y un conmutador de dirección permite subir o bajar la carga. El gancho asegura la carga. Las unidades pueden personalizarse según los requisitos del cliente.

Especificaciones técnicas

• Tipo de producto / serie: polipastos de palanca TOPONE (modelos: TOPONE-D1/2, TOPONE-D1, TOPONE-D2, TOPONE-D3, TOPONE-D5)
• Rango de capacidad: 0,8 T a 9 T según modelo
• Elevación estándar: 1,5 m (todos los modelos)
• Carga de prueba: 0,96 T, 1,92 T, 3,84 T, 7,56 T, 10,8 T (por modelo)
• Esfuerzo requerido para levantar la carga nominal: 250 N, 373 N, 390 N, 398 N, 400 N (por modelo)
• Poleas de cadena: 1, 1, 1, 2, 3 (por modelo)
• Opciones de diámetro de cadena: 6x18 mm, 7x21 mm, 10x30 mm
• Dimensiones clave (A x B x C x φ x D x H x L) por modelo: ver bloque Parámetros arriba
• Peso neto por modelo: 7,9 kg, 10,9 kg, 14,4 kg, 35 kg, 50 kg
• Peso extra por metro de elevación adicional: 0,8 kg/m, 1,1 kg/m, 2,2 kg/m, 4,4 kg/m, 6,6 kg/m
• Diseñado para uso comercial e industrial en espacios reducidos y con poca altura libre
