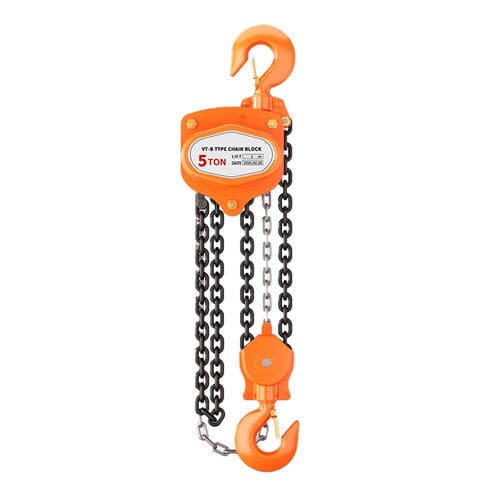

Polipasto de cadena con control mecánico TOPONE-D series

manualcon carro1

Nombre del producto
El polipasto de cadena manual es un equipo de elevación mecánico para usos industriales, construcción y almacén. Diseñado para levantar y bajar cargas de forma fiable cuando no hay suministro eléctrico, abarca capacidades de 0,5 a 30 toneladas en la gama TOPONE‑D y elevaciones estándar de 3 m o 6 m.

Introducción

• Carcasa de engranajes reforzada que protege los componentes internos frente a impactos externos.
• Ensamblaje de rodamiento general que mejora el rendimiento y la vida útil.
• Placas de acero estructural de baja aleación para mayor seguridad y durabilidad.
• Cadena de carga de alta resistencia Grade 80 con alto factor de seguridad y larga vida.
• Diseño de gancho abierto que evita la entrada de cuerpos extraños y el bloqueo de cadena/polea.
• Giro suave, operación eficiente y menor esfuerzo manual.

Parámetros
TYPE | TOPONE-D1/2 | TOPONE-D1 | TOPONE-D2 | TOPONE-D3 | TOPONE-D5 | TOPONE-D10 | TOPONE-D15 | TOPONE-D20 | TOPONE-D30
Capacidad (T) | 0.5 | 1 | 2 | 3 | 5 | 10 | 15 | 20 | 30
Elevación estándar (M) | 3/6 | 3 | 3 | 3 | 3 | 3 | 6 | 6 | 6
Carga de prueba (T) | 0.75 | 1.5 | 3 | 4.5 | 7.5 | 15 | 22.5 | 30 | 45
Esfuerzo requerido para elevar la carga nominal (N) | 240 | 250 | 335 | 343 | 380 | 380 | 385 | 400x2 | 400x2
Vientos de cadena | 1 | 1 | 1 | 2 | 2 | 4 | 8 | 8 | 8
Diámetro de la cadena de carga (mm) | 5x15 | 6x18 | 8x24 | 7x21 | 10x30 | 10x30 | 10x30 | 10x30 | 10x30
Dimensiones (mm) - a | 148 | 172 | 210 | 230 | 280 | 385 | 405 | 640 | 705
Dimensiones (mm) - b | 132 | 151 | 175 | 177 | 189 | 189 | 242 | 200 | 454
Dimensiones (mm) - c | 23 | 26 | 34 | 39 | 41 | 50 | 80 | 80 | 80
Dimensiones (mm) - d | 35 | 40 | 50 | 55 | 65 | 85 | 110 | 110 | 110
h min (mm) | 345 | 376 | 470 | 565 | 630 | 780 | 920 | 980 | 1280
Peso neto (Kg) | 9.3/14 | 12.2 | 19.5 | 27 | 41 | 78 | 160 | 217 | 433
Peso adicional por metro de elevación extra (Kg) | 1.4 | 1.6 | 2.2 | 3 | 5.2 | 9.5 | 14.2 | 19 | 27.7

Características / Especificaciones técnicas

• Marca: TOPONE
• Serie de modelos: TOPONE‑D series
• Rango de capacidad: 0.5 T a 30 T según la variante
• Opciones de elevación estándar: típicamente 3 m (algunos modelos 6 m o 3/6 m)
• Carga de prueba: desde 0.75 T hasta 45 T según el modelo
• Esfuerzo requerido para elevar la carga nominal: valores indicados por modelo (algunos modelos pesados muestran valores dobles como 400x2)
• Vientos de cadena: de 1 a 8 según la capacidad
• Cadena de carga: Grade 80 de alta resistencia (diámetros por modelo: ej. 5x15 mm hasta 10x30 mm)
• Materiales de construcción: placas de acero estructural de baja aleación, ensamblaje de rodamiento general, carcasa de engranaje reforzada
• Dimensiones clave (a, b, c, d, h min) y pesos netos proporcionados por variante
• Peso adicional por metro de elevación adicional especificado por modelo (Kg/m)
