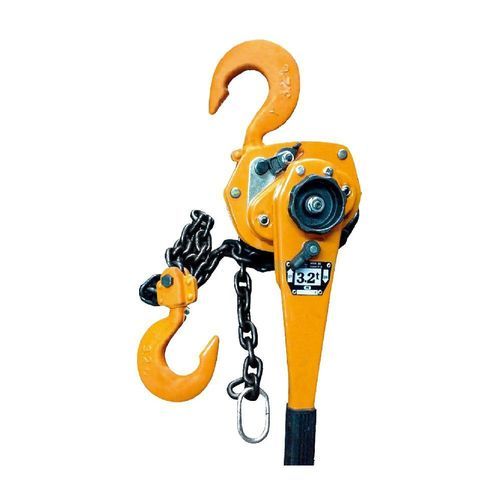

Polipasto de cadena manual HSH-VL

de palancacon control por palancacon control manual

Resumen del producto
El polipasto de palanca de cadena HSH-VL es un polipasto manual diseñado para el izado vertical controlado y el posicionamiento preciso de cargas en entornos industriales. Incorpora cadena y ganchos de aleación de alta resistencia, manivela rotativa de 360° para trabajar en espacios reducidos, freno automático doble Weston para retención segura de la carga y acabado con pintura en polvo para mayor resistencia superficial. Hay varias capacidades disponibles para diferentes tareas de elevación.

Características clave

• Construcción compacta de mínima altura para espacios estrechos
• Cadena y ganchos de aleación de alta resistencia
• Manivela rotativa 360° para operación en áreas confinadas
• Freno automático doble Weston que proporciona retención fiable
• Cuerpo pintado en polvo para resistencia al desgaste
• Mango con recubrimiento de goma antideslizante
• Capacidades disponibles: 0,5 t, 0,75 t, 1,5 t, 3 t, 6 t, 9 t

Especificaciones

• Modelo VL-0.5T — Capacidad: 0,5 t; Elevación estándar: 1,5 m; Carga de ensayo: 0,75 t; Nº de ramales de cadena: 1; Diámetro de cadena: 5 mm; Dimensiones (A×B×C): 102 × 80 × 95 mm; Peso neto: 3,5 kg; Embalaje: 37×14×17 cm
• Modelo VL-0.75T — Capacidad: 0,75 t; Elevación estándar: 1,5 m; Carga de ensayo: 1,125 t; Nº de ramales: 1; Diámetro de cadena: 6,3 mm; Dimensiones (A×B×C): 155 × 88 × 135 mm; Peso neto: 6,6 kg; Embalaje: 37×14×17 cm
• Modelo VL-1.5T — Capacidad: 1,5 t; Elevación estándar: 1,5 m; Carga de ensayo: 2,25 t; Nº de ramales: 1; Diámetro de cadena: 7,1 mm; Dimensiones (A×B×C): 170 × 110 × 162 mm; Peso neto: 11 kg; Embalaje: 52×14×18 cm
• Modelo VL-3T — Capacidad: 3 t; Elevación estándar: 1,5 m; Carga de ensayo: 4,5 t; Nº de ramales: 1; Diámetro de cadena: 9 mm; Dimensiones (A×B×C): 198 × 120 × 211 mm; Peso neto: 17 kg; Embalaje: 55×16×21 cm
• Modelo VL-6T — Capacidad: 6 t; Elevación estándar: 1,5 m; Carga de ensayo: 9 t; Nº de ramales: 2; Diámetro de cadena: 9 mm; Dimensiones (A×B×C): 198 × 120 × 254 mm; Peso neto: 27,5 kg; Embalaje: 55×16×21 cm
• Modelo VL-9T — Capacidad: 9 t; Elevación estándar: 1,5 m; Carga de ensayo: 13,5 t; Nº de ramales: 3; Diámetro de cadena: 9 mm; Dimensiones (A×B×C): 198 × 120 × 319 mm; Peso neto: 47 kg; Embalaje: 55×16×21 cm

Funcionamiento
El polipasto de palanca opera mediante un mecanismo interno de trinquete y engranajes accionado por el movimiento de la palanca hacia arriba y hacia abajo. La dirección de los engranajes se selecciona para subir o bajar la carga. El gancho final asegura la carga para un soporte estable. Se pueden ofrecer opciones de personalización según los requisitos de la aplicación.

Detalles técnicos

• Serie / Modelo: HSH-VL
• Acabado del cuerpo: Pintura en polvo para resistencia al desgaste
• Cadena y ganchos: Aleación de alta resistencia
• Freno: Freno automático doble Weston
• Mango: Manivela rotativa 360° con agarre de goma antideslizante
• Elevación estándar: 1,5 m (todos los modelos listados)
• Diámetros de cadena: 5 mm a 9 mm según el modelo
• Rango de peso neto: 3,5 kg a 47 kg según el modelo
