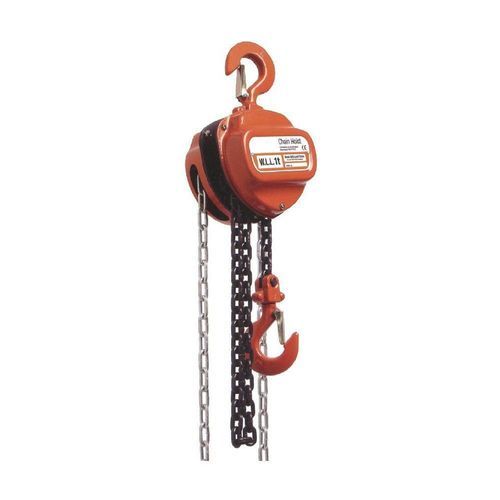

Polipasto de cadena manual HSZ-C series

de manopara uso intensivo1

Resumen del producto
El polipasto de cadena manual HSZ-C es un equipo de elevación manual diseñado para uso industrial. Permite al operador levantar cargas pesadas con un esfuerzo limitado. El polipasto está equipado con una cadena de carga de acero aleado de alta calidad y un contenedor de cadena galvanizado estándar. Los ganchos están forjados en molde y tratados térmicamente para aportar alta resistencia y larga vida útil. Las capacidades disponibles van de 0,5 t a 10 t (estándar), con variantes de servicio pesado hasta 30 t y 50 t. Existe la opción de limitadores de carga adicionales.

Introducción

• Limitadores de carga adicionales opcionales.
• Permite levantar grandes cargas con una pequeña fuerza aplicada.
• Cadena de carga de acero aleado de alta calidad y contenedor de cadena galvanizado estándar.
• Los ganchos están forjados y tratados térmicamente para alta resistencia y larga vida útil.
• Rango de capacidad: 0,5 t a 10 t (tabla); polipastos de gran tonelaje disponibles en 30 t y 50 t.

Parámetros
MODEL, HSZ-C1/2, HSZ-CL1, HSZ-C1 1/2, HSZ-C2, HSZ-C3, HSZ-C5, HSZ-C10
CAPACITY(t), 0.5, 1, 1.5, 2, 3, 5, 10
Standard lift(m), 2.5, 2.5, 2.5, 3, 3, 3, 3.5
Test load(t), 0.75, 1.5, 2.25, 3, 4.5, 7.5, 15
Min.distance between hooks(mm), 285, 315, 340, 380, 475, 600, 700
Chainpull to lift full load(n), 25, 33, 34, 34, 35, 39, 41
No. of load chain (mm), 1, 1, 1, 2, 2, 2, 4
Diameter of load chain(mm), 6, 6, 8, 8, 8, 10, 10
Net weight(kg), 8, 10, 11, 14, 22, 36, 68
Gross weight(kg), 9.4, 11.5, 12, 17, 26, 43, 82
Packing(L*W*H)(cm), 28*21*17, 30*24*18, 34*29*20, 35*25*19, 38*30*20, 45*35*24, 70*46*75

Normas
No se especifican normas concretas.

Características / especificaciones técnicas

• Modelo / Serie: HSZ-C
• Rango de capacidad: 0,5 t a 10 t (tabla); polipastos de gran tonelaje disponibles en 30 t y 50 t
• Elevación estándar: 2,5 m–3,5 m según modelo
• Carga de prueba: 0,75 t–15 t según modelo
• Distancia mínima entre ganchos: 285 mm–700 mm según modelo
• Tirón de cadena para elevar carga completa: 25–41 N según modelo
• Número de cadenas de carga: 1–4 según modelo
• Diámetro de la cadena de carga: 6 mm–10 mm según modelo
• Peso neto: 8 kg–68 kg según modelo
• Peso bruto: 9,4 kg–82 kg según modelo
• Dimensiones de embalaje varían según modelo (ejemplos en la tabla)
• Materiales / tratamientos: cadena de carga de acero aleado de alta calidad, contenedor de cadena galvanizado estándar; ganchos forjados y tratados térmicamente para alta resistencia y larga vida útil
• Accesorios opcionales: limitadores de carga adicionales
