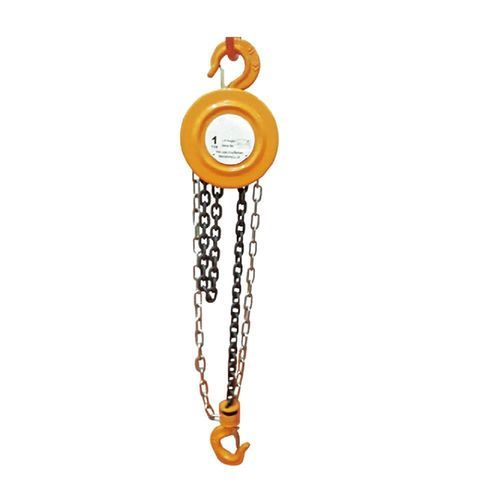

Polipasto de cadena manual HSZ series

de manopara uso intensivo1

Descripción del producto
El polipasto de cadena manual HSZ presenta una carcasa con forma de calabaza inspirada en el diseño chino y permite elevar cargas pesadas con un esfuerzo mínimo del operario. Está equipado con cadenas de carga de acero aleado y componentes galvanizados estándar. El gancho de elevación es forjado en caliente y tratado térmicamente para una larga vida útil. Rango de capacidades: 0,5 t a 20 t, con opciones de 30 t y 50 t para equipos pesados. Los modelos HAZ-1/2 a HAZ-10 están disponibles con distintas capacidades, recorridos estándar y especificaciones según la aplicación.

Introducción

• Carcasa estilo calabaza de inspiración china
• Poco esfuerzo del operario para elevar grandes pesos
• Cadena de carga en acero aleado y acabado galvanizado estándar
• Gancho forjado y tratado térmicamente para mayor vida útil
• Rango de capacidad de 0,5 t a 20 t; 30 t y 50 t disponibles para maquinaria pesada

Parámetro
MODEL | HAZ-1/2 | HAZ-1 | HAZ-1 1/2 | HAZ-2 | HAZ-3 | HAZ-5 | HAZ-10
CAPACITY(t) | 0.5 | 1 | 1.5 | 2 | 3 | 5 | 10
Standard lift(m) | 2.5 | 2.5 | 2.5 | 3 | 3 | 3 | 3.5
Test load(t) | 0.75 | 1.5 | 2.25 | 3 | 4.5 | 7.5 | 12.5
Min.distance between hooks(mm) | 240 | 275 | 340 | 380 | 475 | 600 | 700
Chainpull to lift full load(n) | 25 | 33 | 34 | 34 | 35 | 39 | 41
No. of load chain fall lines(mm) | 1 | 1 | 1 | 2 | 2 | 2 | 4
Diameter of load chain(mm) | 6 | 6 | 8 | 6 | 8 | 10 | 10
Net weight(kg) | 8.4 | 11 | 13.5 | 21 | 22 | 40 | 77
Gross weight(kg) | 9.4 | 12 | 14.5 | 22 | 23 | 41.5 | 85
Packing(L*W*H)(cm) | 28*21*17 | 30*24*18 | 34*29*20 | 35*25*19 | 38*30*20 | 45*35*24 | 62*50*28

Características / Especificaciones técnicas

• Series de modelos: HAZ-1/2, HAZ-1, HAZ-1 1/2, HAZ-2, HAZ-3, HAZ-5, HAZ-10
• Rango de capacidad: 0,5 t a 10 t en la tabla (disponible hasta 20 t; 30 t y 50 t para maquinaria pesada)
• Recorrido estándar: 2,5 m–3,5 m según el modelo
• Material de la cadena de carga: acero aleado
• Acabado: galvanizado estándar
• Gancho: forjado y tratado térmicamente para larga vida útil
• Diámetro de cadena: 6 mm, 8 mm o 10 mm según el modelo
• Peso neto ejemplos: 8.4 kg a 77 kg según el modelo
• Dimensiones de embalaje por modelo (L*W*H en cm)
