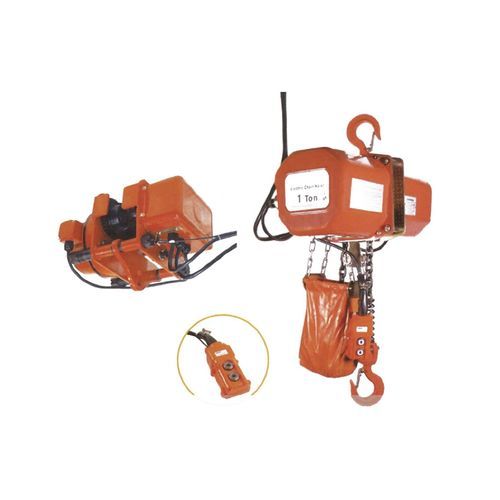

Polipasto de cadena eléctrico VKL series

accionado por motorpara manipulación1

Product Overview
La serie VKL de polipastos eléctricos de cadena ofrece elevación industrial controlada para capacidades de 0,5 t a 5,0 t. Los modelos incluyen VKL-0.5A, VKL-1.0A, VKL-2.0A, VKL-3.0A, VKL-3.0B y VKL-5.0B. Los elementos de seguridad principales son el gancho de seguridad de alta resistencia, el interruptor de fin de carrera y el dispositivo limitador de carga. La unidad incorpora un motor portátil de alta eficiencia con protección contra sobrecalentamiento y un pulsador de control de 24V para la seguridad del operario. La doble tecnología de frenado japonesa mejora la fiabilidad en elevaciones críticas. Compatible con alimentación monofásica o trifásica; certificación CE para uso industrial.

Features

• Gancho de seguridad de alta resistencia que evita roturas bajo carga
• Motor portátil de alta eficiencia con protección contra sobrecalentamiento
• Pulsador de control de 24V para operación segura
• Equipado con interruptor de fin de carrera
• Dispositivo limitador de carga integrado para evitar sobrecargas
• Compatible con alimentación monofásica y trifásica
• Certificado CE
• Tecnología japonesa de doble frenado para mayor seguridad y fiabilidad

Parameters
Model | VKL-0.5A | VKL-1.0A | VKL-2.0A | VKL-3.0A | VKL-3.0B | VKL-5.0B
Capacity (t) | 0.5 | 1.0 | 2.0 | 3.0 | 3.0 | 5.0
Standard Lift (m) | 3 | 3 | 3 | 3 | 3 | 3
Test load (t) | 6.25 | 12.5 | 25 | 37.5 | 37.5 | 65.5
Motor power (kW) | 0.8 | 1.6 | 1.6 | 1.6 | 3.0 | 3.0
No. of load chain fall lines | 1 | 1 | 2 | 3 | 2 | 3
Diameter of load chain (mm) | 7.1 | 7.1 | 7.1 | 7.1 | 9 | 9
Lifting speed (m/min) | 7 | 7 | 3.5 | 2.3 | 4 | 2.6
Net weight (kg) | 50 | 55 | 60 | 65 | 78 | 85
Dead weight per meter (kg) | 1.1 | 1.1 | 2.2 | 3.3 | 3.5 | 5.3

Technical specifications

• Serie: VKL (modelos: VKL-0.5A, VKL-1.0A, VKL-2.0A, VKL-3.0A, VKL-3.0B, VKL-5.0B)
• Rango de capacidad: 0.5 t a 5.0 t
• Elevación estándar: 3 m
• Carga de ensayo: de 6.25 t hasta 65.5 t según modelo
• Potencia del motor: 0.8 kW a 3.0 kW según modelo
• Líneas de caída de cadena: 1 a 3 según modelo
• Diámetro de la cadena: 7.1 mm o 9 mm según modelo
• Velocidades de elevación por modelo: 7 / 3.5 / 2.3 / 4 / 2.6 m/min
• Peso neto por modelo: 50 kg a 85 kg
• Peso muerto por metro: 1.1 kg a 5.3 kg
