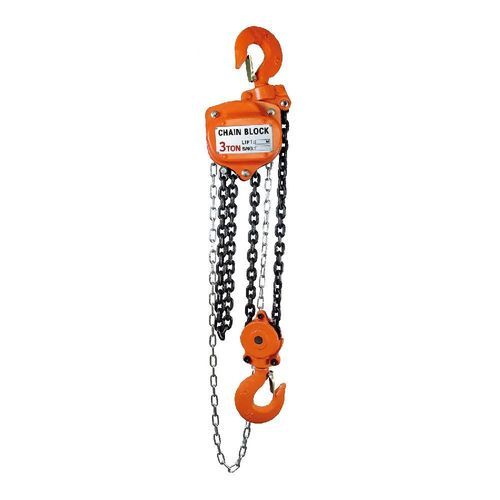

Polipasto de cadena manual HS-VL series

de manopara uso intensivocompacto

Descripción del producto
El polipasto de cadena manual HS-VL, desarrollado con tecnología japonesa, permite levantar cargas de 0,5T a 50T con un esfuerzo reducido del operario. Incorpora un sistema de frenado automático de doble trinquete y cadenas de carga en acero aleado con bandas de cadena manual galvanizadas para mayor resistencia al desgaste. Los ganchos están forjados y tratados térmicamente para mayor resistencia. Hay limitadores de carga opcionales para un control de carga más preciso. La gama va desde modelos compactos de 0,5T hasta versiones de gran capacidad de 50T, con ascensos estándar de 2,5 m o 3 m según el modelo.

Introducción

• Tecnología japonesa
• Limitadores de carga opcionales disponibles
• Bajo esfuerzo de operación para levantar cargas elevadas
• Cadena de carga en acero aleado y banda de cadena manual galvanizada
• Ganchos forjados y tratados térmicamente para larga vida útil
• Rango de carga de trabajo: 0,5 Ton a 50 Ton (modelos listados)

Parámetro
MODEL: HS-V0.5T | HA-VL1T | HS-V1.5T | HA-VL2T | HS-VL3T | HA-VL5T | HA-VL10T | HA-VL20T | HA-VL30T | HA-VL50T
CAPACITY (t): 0.5 | 1 | 1.5 | 2 | 3 | 5 | 10 | 20 | 30 | 50
Standard lift (m): 2.5 | 2.5 | 2.5 | 3 | 3 | 3 | 3 | 3 | 3 | 3
Running test load chain (t): 0.75 | 1.5 | 2.25 | 3 | 4.5 | 7.5 | 15 | 30 | 45 | 75
No of falls of load chain: 1 | 1 | 1 | 1 | 2 | 2 | 4 | 8 | 12 | 20
Load chain diameter (mm): 5 | 6.3 | 7.1 | 8 | 7.1 | 9 | 9 | 9 | 9 | 9
Dimension A (mm): 129 | 149.5 | 157.5 | 161.5 | 151.5 | 163 | 207 | 215 | 350 | 406
Dimension B (mm): 13 | 154 | 164.5 | 187 | 164.5 | 211 | 398 | 350 | 680 | 962
Dimension C (mm): 270 | 317 | 399 | 414 | 465 | 636 | 798 | 890 | 1380 | 2578
Net weight (kg): 8.4 | 12 | 16.2 | 20 | 24 | 41 | 79 | 193 | 220 | 1092
Packing (L*W*H) (cm): 22*16*15 | 25*19*16 | 33*24*16 | 33*24*19 | 34.5*24*16 | 40*30*19 | 48*42*18.5 | 78*68*20 | 85*67*30 | 110*100*130

Características / especificaciones técnicas

• Serie: HS-VL Polipasto de cadena manual (modelos listados arriba)
• Rango de capacidad: 0,5 Ton a 50 Ton
• Elevación estándar: típicamente 2,5 m o 3 m según el modelo
• Valores de ensayo de la cadena: de 0,75 t hasta 75 t
• Número de brins de la cadena: 1 a 20 (según el modelo)
• Diámetro de la cadena: 5 mm a 9 mm según el modelo
• Sistema de frenado automático de doble trinquete para sujeción segura y fiable
• Cadena de carga en acero aleado y banda de cadena manual galvanizada para resistencia al desgaste
• Ganchos forjados y tratados térmicamente para alta resistencia y larga vida útil
• Limitadores de carga opcionales para mayor seguridad y control preciso de la carga
• Peso neto y dimensiones de embalaje variables según el modelo (ver sección Parámetro arriba)
