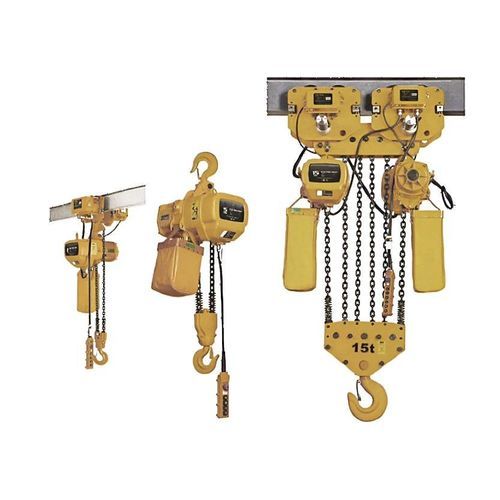

Polipasto de cadena eléctrico HHBB series

con carretillasaltura perdida reducidadoble

Descripción general
La serie HHBB de polipastos eléctricos de cadena presenta un diseño compacto de baja altura libre que reduce la distancia entre el cuerpo del polipasto y la viga. Esta disposición mejora la eficiencia de elevación vertical y es adecuada para instalaciones con techos bajos, plantas temporales y ubicaciones que requieren optimizar el espacio disponible para elevación.

Características clave

• Construcción de baja altura libre para reducir la aproximación del gancho.
• Configuraciones multicadena (1 o 2 ramales) que cubren capacidades de 0,5 t a 5 t.
• Elevación estándar de 3 m; elevaciones personalizadas disponibles bajo petición.
• Diferentes diámetros de cadena y opciones de potencia de motor para adaptarse a la aplicación.
• Diseñado para instalación sencilla en carriles y acceso facilitado para mantenimiento.

Parámetros técnicos

• Gama de modelos: HHBB-0.5A | HHBB-1.0A | HHBB-2.0A | HHBB-1.0B | HHBB-2.0B | HHBB-3.0B | HHBB-5.0B
• Capacidad (t): 0,5 | 1,0 | 2,0 | 1,0 | 2,0 | 3,0 | 5,0
• Elevación estándar (m): 3 para todos los modelos estándar
• Carga de ensayo (t): 6,25 | 12,5 | 25 | 12,5 | 25 | 37,5 | 62,5
• Potencia del motor (kW): 1,1 | 1,5 | 1,5 | 1,5 | 1,5 | 3,0 | 3,0
• N.º de ramales de cadena: 1 | 1 | 1 | 1 | 2 | 2 | 2
• Diámetro de la cadena (mm): 6,3 | 7,1 | 10 | 6,3 | 7,1 | 10 | 11,2
• Velocidad de elevación (m/min): 7,8 | 6,8 | 6,8 | 3,9 | 3,4 | 5,8 | 2,8
• Peso neto (kg): 42 | 59 | 110 | 47 | 69 | 123 | 133
• Peso muerto por metro (kg/m): 0,5 | 1,1 | 2,2 | 1,0 | 2,2 | 4,4 | 5,8

Modelos y configuraciones

• Las variantes A y B ofrecen diferentes opciones de montaje, motor y velocidad; consulte el código de modelo para detalles.
• Los modelos de un ramal proporcionan mayor velocidad de elevación; los de dos ramales aumentan la capacidad nominal con velocidad reducida.
• Elevación estándar 3 m; elevaciones y carros personalizados disponibles según proyecto.

Aplicaciones

• Talleres, líneas de fabricación de media/ligera y plantas modulares/temporales.
• Obras y áreas de mantenimiento con espacio de techo limitado.
• Instalaciones que requieren rangos de capacidad flexibles (0,5–5 t) con un volumen de instalación reducido.

Normas y certificaciones
No especificado en la página fuente — verificar las normas regionales aplicables y solicitar certificados del fabricante antes de la compra.

Instalación y mantenimiento

• Instalar en vigas compatibles teniendo en cuenta la altura libre y la compatibilidad del carro.
• Seguir los procedimientos del fabricante para la inspección, lubricación de la cadena y mantenimiento del motor a intervalos definidos.
• Realizar pruebas de carga y controles de seguridad tras la instalación y tras modificaciones significativas del sistema de elevación.
