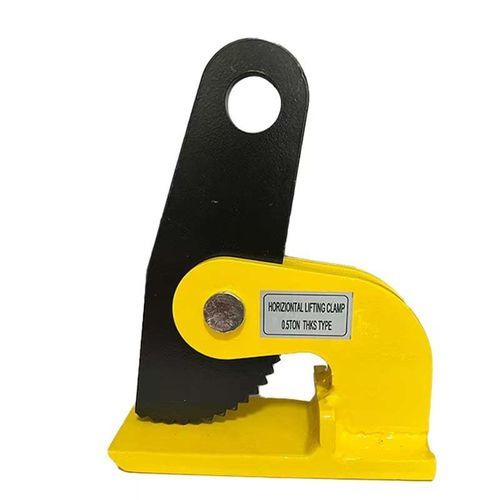

Pinza de elevación para chapas THK series

de placaspara placas de acerohorizontal

Introducción
La pinza para placas horizontal THK/THKS, diseñada por TOPONE, está destinada al izado de chapas de acero finas o flexibles que pueden deformarse durante la manipulación. El pivote de mordaza invertido y la carcasa compacta de acero forjado proporcionan una sujeción segura y un izado horizontal estable. Los modelos THK presentan una apertura de mordaza ampliada para mayor versatilidad. Las pinzas deben utilizarse siempre en pares o en múltiplos para mantener el equilibrio y la seguridad en las operaciones industriales de izado.

Parámetros
Modelo | WLL (toneladas) | Apertura mordaza (mm) | Peso (kg)
THKS0.5 — 0,5 t — Apertura mordaza: 0-35 mm — Peso: 2,4 kg
THKS1 — 1,0 t — Apertura mordaza: 0-60 mm — Peso: 6 kg
THKS1.5 — 1,5 t — Apertura mordaza: 0-60 mm — Peso: 6,5 kg
THKS2 — 2,0 t — Apertura mordaza: 0-60 mm — Peso: 7,5 kg
THKS3 — 3,0 t — Apertura mordaza: 0-60 mm — Peso: 10 kg
THKS4 — 4,0 t — Apertura mordaza: 0-60 mm — Peso: 11,5 kg
THKS5 — 5,0 t — Apertura mordaza: 0-60 mm — Peso: 15,5 kg
THKS10 — 10,0 t — Apertura mordaza: 0-60 mm — Peso: 23 kg
THK1 — 1,0 t — Apertura mordaza: 0-100 mm — Peso: 7 kg
THK1.5 — 1,5 t — Apertura mordaza: 0-100 mm — Peso: 7,5 kg
THK2 — 2,0 t — Apertura mordaza: 0-100 mm — Peso: 9,5 kg
THK3 — 3,0 t — Apertura mordaza: 0-100 mm — Peso: 12 kg
THK4 — 4,0 t — Apertura mordaza: 0-100 mm — Peso: 14,5 kg
THK5 — 5,0 t — Apertura mordaza: 0-100 mm — Peso: 20 kg
THK10 — 10,0 t — Apertura mordaza: 0-100 mm — Peso: 28 kg

Normas
Certificados de conformidad y normas aplicables disponibles bajo petición; contacte con el proveedor para la documentación.

Características / Especificaciones técnicas

• Límite de carga de trabajo (WLL): 0,5 – 10 toneladas según el modelo.
• Aplicación principal: izado horizontal de chapas y placas finas de acero.
• Diseño: pivote de mordaza invertido para sujeción segura en chapas finas/flexibles; los modelos THK ofrecen apertura de mordaza ampliada.
• Rangos de apertura de mordaza: serie THKS típicamente 0–60 mm (THKS0.5: 0–35 mm); serie THK 0–100 mm.
• Construcción: cuerpo en acero forjado adecuado para uso industrial; diseño compacto y ligero en relación con la capacidad.
• Operación: siempre utilizar en pares o en múltiples para garantizar seguridad y equilibrio.
• Modelos disponibles: THKS0.5, THKS1, THKS1.5, THKS2, THKS3, THKS4, THKS5, THKS10, THK1, THK1.5, THK2, THK3, THK4, THK5, THK10.
