Polipasto de cadena eléctrico

monorrielcompactoaccionado por motor

Resumen

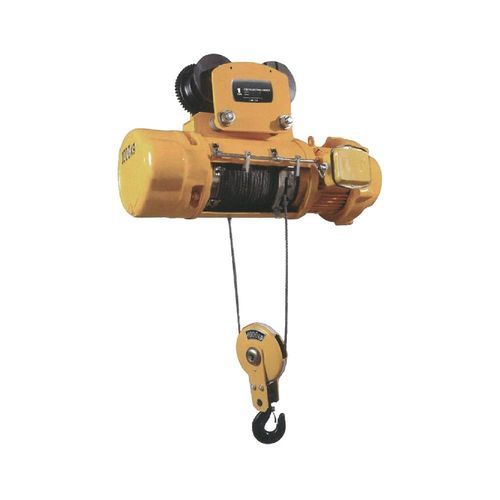

El polipasto eléctrico de cable MD1 Electric Hoist está diseñado para grúas puente de viga simple, almacenes y puentes industriales. Ofrece elevación de doble velocidad para una colocación precisa de la carga, un reductor helicoidal de tres etapas para una transmisión suave y un motor de rotor cónico con alto par de arranque. Los componentes y los dispositivos de seguridad están concebidos para uso industrial y facilidad de mantenimiento.

Introducción

• Operación de doble velocidad (normal / baja) para carga y descarga controlados a baja velocidad.
• Aplicaciones: grúas puente de viga simple, almacenes y puentes.
• Transmisión: reductor helicoidal de árbol fijo de tres etapas; engranajes y ejes en acero aleado tratado térmicamente.
• Carcasa: caja y cubierta de hierro fundido de alta calidad, ensamblaje hermético y sellado.
• Seguridad eléctrica: corte de circuito principal de emergencia y topes de recorrido arriba/abajo (limitador de corte por incendio).
• Cable de elevación: GB1102-74 (6 x 37 + 1) para durabilidad.
• Motor: motor asíncrono de rotor cónico con gran par de elevación sin freno adicional; ciclo de servicio 25%; aislamiento clase B o F; protección IP44/IP54.
• Control: pulsador manual; disponible en operación por cable o mando inalámbrico portátil.

Parámetros
Capacidad (Ton): 0,5, 1, 2, 3, 5, 10, 16
Altura de elevación (m): 3-9, 6-12, 6-18, 6-18, 6-18, 6-18, 6-18
Velocidad de elevación (m/min): 8/0,8 (todas las capacidades)
Velocidad de desplazamiento (m/min): 20/30
Diámetro de cable (mm): 4,8, 7,4, 11, 13, 15,5, 15,5, 15,5
Viga I (GB706-88): 16-28b, 16-28b, 20a-32c, 20a-32c, 25a-45c, 32b-63c, 32b-63c
Potencia motor de elevación (kW): 0,8, 1,5, 3, 4,5, 7,5, 13, 13
Potencia motor de desplazamiento (kW): 0,2, 0,2, 0,4, 0,4, 0,8, 0,8*2, 0,8*2
Voltaje: 220V / 380V / 440V, 50Hz / 60Hz, 3PH
Doble viga: personalizable

Especificaciones técnicas

• Modelo: MD1 Electric Hoist
• Aplicación: grúas de viga simple, almacenes, puentes
• Transmisión: reductor helicoidal de árbol fijo de tres etapas, engranajes y ejes en acero aleado tratado
• Carcasa: caja y cubierta de hierro fundido, ensamblaje sellado
• Cable: GB1102-74 (6 x 37 + 1)
• Motor: motor asíncrono de rotor cónico, alto par, sin freno adicional, 25% ciclo de servicio
• Aislamiento: clase B o F
• Protección: IP44 / IP54
• Control: pulsador manual; operación por cable o mando inalámbrico disponible
• Seguridad: corte de circuito principal de emergencia; topes de recorrido arriba/abajo
• Velocidades: elevación doble velocidad (ej. 8 / 0,8 m/min); desplazamiento 20 / 30 m/min
• Opciones de voltaje: 220V / 380V / 440V, 50Hz / 60Hz, 3 fases
